Miksi CNC -sorvi kuluttaa niin paljon energiaa? Tässä on energiansäästöoptimointiratkaisu!

1. Viisi tekijää, jotka edistävät suurta energiankulutusta CNC -sorvi

Laitteiden ikääntyminen ja tehottomuus

Vanhentuneet laitteet, joiden käyttöikä ylittää 8-10 vuotta

Tehokkuushäviö mekaanisen siirtokomponenttien kulumisesta

Vanhentuneet ohjausjärjestelmät, jotka eivät hallitse tarkasti energiankulutusta

Virheelliset koneistusparametri -asetukset

Leikkausnopeus, rehunopeus ja leikkaussyvyys

Liiallinen joustautumisaika ja alhainen tehokas koneistusaika

Jäähdytysjärjestelmän jatkuva täyden voiman toiminta

Tehoton moottorijärjestelmä

Yleisten asynkronisten moottorien tehokkuus on vain 75-85%

Virheelliset invertterin parametriasetukset

Huono moottorikuormitus

Energiajätteet apujärjestelmissä

Hydrauliset järjestelmän vuodot ja liian korkeapaine -asetukset

Jäähdytys- ja voitelujärjestelmien liiallinen käyttö

Virheellinen valaistus- ja tuuletusjärjestelmän suunnittelu

Huono tuotannon hallinta

Liiallinen tyhjäkäyntiaika, kun laitteet ovat tyhjäkäynnillä

Unoptimoimattomat koneistusprosessireitit

Energiankulutuksen seuranta- ja analyysijärjestelmät

CNC -sorvin energiansäästöoptimointisuunnitelma

Laitteiden päivitys- ja jälkiasennussuunnitelma

Kunnostushanke	Energiansäästö	Takaisinmaksuaika
Korkean tehokkuuden pysyvä magneetti synkroninen karan moottori	15-25% energiansäästö	1,5-2 vuotta
Älykäs taajuuden muuntamisen ohjausjärjestelmän asennus	10-15% energiansäästö	1-1,5 vuotta
Päivitä korkean tarkkuuden rulla-oppaaseen	5-8% energiansäästö	2-3 vuotta
Energianvalvontajärjestelmän asennus	8-12% epäsuoria energiansäästöjä	0,5-1 vuosi

Prosessin optimointistrategia

(1) Parametrien optimointi

Käytä nopeaa leikkuutekniikkaa materiaalin poistoasteen parantamiseksi

Käytä CAM -ohjelmistoa työkalupolun optimoimiseksi

Toteuttaa kuiva leikkuu tai minimaalinen voitelutekniikka

(2) Tuotannon aikataulun optimointi

Järjestä rationaalisesti käsittelyjärjestys laitteiden tyhjäkäynnin vähentämiseksi

Eräprosessi samanlaisia ​​osia työkalunvaihto -ajan vähentämiseksi

Toteuttaa ennaltaehkäisevää huoltoa äkillisen seisokin välttämiseksi

Apujärjestelmän energiansäästötoimenpiteet

(1) Jäähdytysjärjestelmän muokkaaminen

Asenna muuttuvan taajuuden ohjattu jäähdytyspumppu

Käytä älykkään lämpötilanhallintajärjestelmää

Käytä korkean tehokkuuden jäähdytysneste-suodatinlaitetta

(2) Hydraulisen järjestelmän optimointi

Käytä servomoottoria hydraulipumpun ohjaamiseen

Toteuttaa paineen sovittamisen ohjaus

Tarkista säännöllisesti putkilinjan tiivistys

Huomaa energiansäästöjuhlat

Alustavat arviot ovat ratkaisevia

Suorita yksityiskohtainen energiatarkastus

Tunnista tärkeimmät energiankulutuspisteet

Laske sijoitetun pääoman tuotto

Vaiheittainen toteutusstrategia

Aloita ensin helposta ja sitten vaikeasta ohjelmistosta, sitten laitteistosta

Uraauurtaminen ensin, sitten skaalaus

Luoda energiaa säästävä lähtötaso

Jatkuva seuranta ja parantaminen

Analysoi säännöllisesti energiankulutustietoja

Luoda energiansäästösuorituskykymittarit

Optimoi jatkuvasti käsittelytekniikat

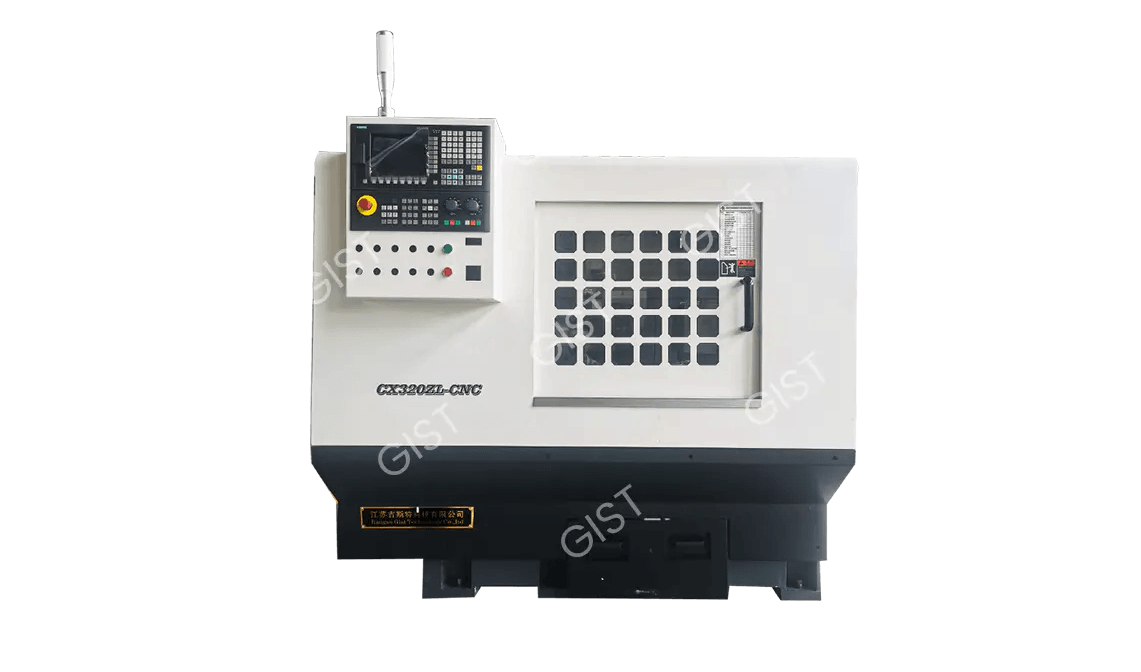

2. CNC -sorvien toiminnot ja edut

CNC -sorvien perustoiminnot

CNC -sorvi (tietokoneen numeeriset ohjaussuojat) ovat moderneja prosessointilaitteita, jotka käyttävät digitaalisia signaaleja työstötyökalun liikkeen ja koneistusprosessien ohjaamiseen. Heillä on korvaamaton rooli valmistusteollisuudessa:

Tarkkuusosien koneistus: Ne kykenevät tarkkuudella koneistamaan erilaisia ​​pyöriviä osia, kuten akselit, levyt ja hihat, IT6-IT7: n mittatarkkuuden ja RA0.8-1,6μm: n pinnan karheuden saavuttaminen.

Kompleksin muodon koneistus: Moniakselisen kytken kautta ne voivat konekompleksia kaarevia pintoja, kapeneita, kierteitä (mukaan lukien monen käynnistyslankoja) ja erityismuotoisia muotoja, muotoja, jotka ovat vaikea saavuttaa perinteisillä sorvilla.

Massatuotannon varmistus: Ohjelmanhallinnan avulla he saavuttavat suuren johdonmukaisuuden koneistusprosessissa, mikä tekee niistä erityisen sopivia suurten, korkean tarkkailun osien standardoituun tuotantoon.

Automaattisen tuotannon perusta: Joustavien valmistusjärjestelmien (FM) ja automatisoitujen tuotantolinjojen avainkomponenttina ne mahdollistavat yhteistyöhön muiden laitteiden kanssa.

CNC -sorvien ydinetut

( 1 ) Korkea tarkkuus ja korkea toistettavuus

Paikuloidon käyttötarkkuus voi saavuttaa ± 0,005 mm.

Suljetun silmukan ohjausjärjestelmä kompensoi virheitä reaaliajassa.

Koneistus toistettavuus saavuttaa jopa 99,9%, mikä vähentää ihmisen virheitä.

( 2 ) Parantunut koneistustehokkuus merkittävästi

Optimoidut leikkausparametrit:

Karanopeus voi saavuttaa yli 8000 rpm (verrattuna perinteisten sorvien 2000 rpm).

Nopea kulkeva nopeus ylittää 30 m/min.

Pieni apuaika:

Automaattinen työkalunvaihtoaika on 1-3 sekuntia.

Pikaohjelmapuhelut on saatu päätökseen.

Koneistustehokkuus on 3-5 kertaa korkeampi kuin tavallisten sorvien.

( 3 ) Joustava koneistus

Eri osien käsittely voidaan käsitellä muuttamalla ohjelmia.

Yksi kone voi suorittaa useita prosesseja, kuten kääntäminen, poraus ja napauttaminen.

Vaihda nopeasti tuotetyyppien välillä sopeutumalla useiden lajikkeiden pienerätuotantoon.

(4) Älykäs operaatio

Varustettu automaattisella työkalun asettamisella, työkalujen kompensoinnilla ja vikadiagnoositoiminnoilla.

Graafinen ohjelmointirajapinta yksinkertaistaa toimintaa.

Satojen tiedostojen tallentaminen. Yksi koneistusohjelma voidaan kutsua milloin tahansa.

( 5 ) Laadunhallintakyky

Koneistusprosessin reaaliaikainen seuranta

Automaattinen havaitseminen ja työkalujen kulumisen korvaaminen

Tietojen käsittely on jäljitettävissä helpon laadunhallinnan suhteen

CNC -sorvien tekniset piirteet

( 1 ) Mekaaninen rakenne

Korkean riguuntaisuussänky:

Valmistettu meehaniittivalurauta- tai hartsbetonista

Optimoitu kylkiluun rakenne tärinävastuksen parantamiseksi

Tarkkuusopasjärjestelmä:

Lineaarisen rullan oppaat tai liukuoppaat

Preloadoitu rakenne eliminoi takaiskun

Suorituskykyinen kara:

Keraamiset laakerit tai hydrostaattiset laakerit

Vakio lämpötilan jäähdytysjärjestelmä hallitsee lämpömuodostumista

( 2 ) Ohjausjärjestelmän ominaisuudet

Moniakselin kytkentäohjaus:

Vakiokokoonpano: X- ja Z -akselit, valinnaiset C- ja Y -akselit

Mahdollistaa jauhamisen ja kääntämisen toiminnot

Älykkäät toimintomoduulit:

Työkalujen elämänhallinta

Mukautuva hallinta

Törmäyssuojausjärjestelmä

( 3 ) Työkalujärjestelmän ominaisuudet

VDI/BMT -vakiotorni

Tukee live -työkaluja (jauham- ja poraustoiminnot)

Nopea työkalumuutosmekanismi

Korkeapaineen jäähdytysjärjestelmä (valinnainen)

CNC: n sorvien soveltamisetujen vertailu

Vertailukohteet	CNC -sorvi	Perinteinen sorvi
Koneistustarkkuus	± 0,005 mm	± 0,05 mm
Monimutkaiset osat	Koneistava	Vaikea kone
Vaihtoaika	10-30 minuuttia	2-4 tuntia
Käyttövaatimukset	Vaaditaan ohjelmointitaitoja	Riippuu teknikkokokemuksesta
Työvoimakustannukset	Yksi henkilö voi käyttää useita koneita	Yksi henkilö käyttää yhtä konetta
Sopii erätuotantoon	Yksi ja iso erätuotanto	Pieni erätuotanto

Tyypilliset sovellusskenaariot

• Autoteollisuuden valmistus: Avainkomponenttien, kuten moottorin akselien, jarrulevyjen ja pyöräkeskukset, käsittely
• Ilmailu-: Korkean osien, kuten turbiinin terän tenonit ja ilmailun nivelet
• Lääketieteelliset laitteet: Tarkkuuskomponentit, kuten keinotekoiset nivelet ja kirurgiset instrumentit
• Muotinvalmistus: Ydin- ja onteloiden prosessointi injektio- ja suulakkeiden muotissa
• Elektroninen viestintä: Tarkkuusosat, kuten kuituoptiset liittimet ja radiotaajuuslaitteet

Alhaisemmat kokonaiskustannukset

Vähentynyt työvoiman riippuvuus

Yksi operaattori pystyy hallitsemaan useita koneita vähentäen työvoimakustannuksia.

Ammattitaitoisten teknikkojen tarve on vähentynyt, mikä antaa uusille operaattoreille mahdollisuuden toimia pienellä koulutuksella.

Materiaali- ja energiansäästö

Optimoidut leikkausparametrit vähentävät romunopeuksia (5%: sta 0,5%: iin).

Korkean tehokkuuden sähkökarat käyttävät 20–30% vähemmän energiaa kuin perinteiset moottorit.

Pidempi työkalujen käyttöikä

Älykkäät leikkausparametrit Korkeapaineen jäähdytysnesteen lisääminen työkalun käyttöikä 50%-100%.

Vähentynyt työkalumuutostaajuus vähentää työkalukustannuksia.

3. Analyysi ja ratkaisut yleisille CNC -sorasongelmille

Tarkkuuden koneistuslaitteina CNC -sorvi on sitoutunut kohtaamaan erilaisia ​​ongelmia käytön aikana. Näiden ongelmien ja niiden ratkaisujen ymmärtäminen on välttämätöntä koneistuslaadun varmistamiseksi ja tuotannon tehokkuuden parantamiseksi.

Koneistustarkkuusongelmat

• Liiallinen mittatarkkuus

Oireet: Osa mitat koneistuksen jälkeen ovat toleranssi -alueen ulkopuolella

Syy analyysi:

Virheelliset työkalukorvausparametriasetukset

Liiallinen koneen takaisku

Työkappaleen muodonmuutos kiinnittimen aikana

Lämpötilan vaihtelun aiheuttamat lämpömuodot

Ratkaisut:

Tarkista ja kompensoi säännöllisesti takaiskua

Käytä vakaampaa kiinnitysjärjestelmää

Hallitse työpajan ympäristön lämpötilaa (edullisesti 20 ± 2 ° C)

Kuumenna työstöryhmä ennen kuin koneistus (vähintään 30 minuuttia)

• Huono pyöreys/sylinteryys

Oireet: soikointi tai kapenevat lieriömäisissä osissa

Syy analyysi:

Liiallinen karan säteittäinen runo

Keskusta ja karan väärinkäyttö

Liialliset leikkuuvoimat, jotka johtavat muodonmuutokseen

Epätasainen työkalujen kuluminen

Ratkaisut:

Tarkista ja säädä karan tarkkuus (Ruottori tulisi olla ≤ 0,005 mm)

Kalibroi keskuksen koaksiaalisuus

Optimoi leikkausparametrit (vähennä syöttöä tai leikkaussyvyyttä)

Korvaa työkalut säännöllisesti ja toteuta työkalujen kulumiskorvaukset

Pintalaadun ongelmat

• Huono pinnan karheus

Oireet: Ilmeiset työkalut tai chatter -merkinnät koneistetulla pinnalla

Syy analyysi:

Virheelliset leikkausparametrit (liian pieni tai liian korkea syöttö)

Väärä työkalugeometria

Riittämätön työstötyökalun jäykkyys aiheuttaen värähtelyä

Riittämätön jäähdytys ja voitelu

Ratkaisut:

Lisää leikkausnopeutta (150-300 m/min suositellaan karbide-työkaluille)

Käytä terävää haravakulmaa ja sopivaa työkalun nenän sädettä

Tarkasta ja kiristä kaikki liikkuvat osat

Varmista riittävä jäähdytysnesteen virtaus ja paine

• Pintapoltto

Oireet: värimuutokset tai kovetettu kerros koneistetulla pinnalla

Syy analyysi:

Liiallinen leikkauslämpötila

Vakava työkalujen kuluminen

Riittämätön jäähdytysnesteen pitoisuus

Riittämätön syöttöaste, joka johtaa lisääntyneeseen kitkaan

Ratkaisut:

Korvaa kuluneet työkalut nopeasti

Lisää jäähdytysnesteen konsentraatiota (suositellaan 5-10%)

Lisää rehun määrää asianmukaisesti (vältä alle 0,05 mm/min)

Käytä korkeapaineista jäähdytysnestejärjestelmää (paine ≥ 7 MPa)

Mekaaniset vikaongelmat

• Karan poikkeavuus

Oireet: karan värähtely, epänormaali melu tai liiallinen lämpötilan nousu

Syy analyysi:

Laakerin kuluminen tai huono voitelu

Epätasainen vyön jännitys

Karan dynaaminen epätasapaino

Moottorivetovirhe

Ratkaisu:

Korvaa säännöllisesti karan laakerit (suositellaan 8000 tuntia)

Tarkista ja säädä hihnan jännitys

Tasapainotus

Katso aseman lähtövirta vakauden suhteen

• Ohjaa kiskon epänormaali liike

Oireet: Korkean liikkeen resistenssi, epätarkan sijainti tai epänormaali melu

Syy analyysi:

Riittämätön opas rautatievoitelu

Tehoton palloruuvi

Stutien opas rautatievartija

Kulunut opas kiskon pinta

Ratkaisu:

Varmista, että automaattinen voitelujärjestelmä toimii oikein (öljyn virtausnopeus 0,1-0,3 ml/min)

Säädä ruuvin esikuormitusta

Puhdista sirut oppaan kiskon vartiolta

Vakava kuluminen vaatii opaskiskokokoonpanon vaihtamisen

Sähköohjausjärjestelmän ongelmat

• Servojärjestelmän hälytykset

Yleiset hälytyskoodit:

Ylikuormitettu hälytys (Al.10)

Kooderin vika (Al.16)

Ylijännitehälytys (Al.30)

Käsittelymenetelmät:

Tarkista liiallinen mekaaninen kuorma

Tarkista löysät kooderikaapelit

Mittaa stabiilin ruudukkojännitteen (380 V ± 10%)

Vaihda tarvittaessa servoasema

• CNC -järjestelmän kaatuminen

Oire: Järjestelmä reagoi tai käynnistyy automaattisesti uudelleen

Syy analyysi:

Järjestelmän ylikuumeneminen

Virtalähteen häiriö

Ohjelmistokonflikti

Riittämätön muisti

Ratkaisut:

Tarkista oikea jäähdytyspuhaltimen käyttö

Asenna jännitesäädin ja suodatin

Säännöllisesti selkeät tarpeettomat ohjelmat

Suorita järjestelmän varmuuskopio ja palauta

Työkaluihin liittyvät ongelmat

• Epänormaali työkalun kuluminen

Käytä tyyppejä:

Kyljen kuluminen (vaihda, jos VB> 0,3 mm)

Kehtokulma

Työkalun kärjen siru

Ennaltaehkäisevät toimenpiteet:

Valitse materiaalin sopiva työkalumateriaali (karbide/cbn/keraaminen)

Käytä optimoituja leikkausparametreja (katso työkalujen valmistajan suositukset)

Varmista riittävä jäähdytys ja voitelu

Vältä ajoittaista leikkaamista

• Työkalujen sirku/rikkoutuminen

Tärkeimmät syyt:

Äkilliset muutokset leikkausvoimassa (esim. Epätasainen varastossa)

Liiallinen työkalujen ylitys

Kovat paikat työkappaleen

Ohjelmavirheet, jotka johtavat törmäyksiin

Ennaltaehkäisevät toimenpiteet:

Tarkista varastossa ennen kuin koneistus

Minimoi työkalujen ylitys (enintään 4 kertaa halkaisija)

Käytä inkrementaalista leikkausta (karkea ja viimeistely)

Tarkista ohjelma simulaatio -ohjelmisto

Käyttö- ja huoltokysymykset

• Työkappaleen puristusongelmat

Yleiset virheet:

Liiallinen kiinnitysvoima, joka johtaa muodonmuutokseen

PAIKKON PAIKKOTUMINEN VIRHEEN VALINTA

Kiinnittimen säännöllinen kalibrointi

Oikea lähestymistapa:

Käytä vääntömomenttiavainta kiinnitysvoiman (yleensä 50–100 nm) hallitsemiseksi

Noudata yhtenäisten perusteita

Tarkista valaisimen paikannustarkkuus kuukausittain (≤ 0,01 mm)

• Riittämätön rutiininomainen huolto

Tärkeimmät huoltokohteet:

Voitelujärjestelmä: Tarkista öljytaso ja laatu viikoittain

Jäähdytysjärjestelmä: Vaihda jäähdytysneste ja puhdista jäähdytin kuukausittain

Pneumaattinen järjestelmä: Tarkista suodatin ja tyhjennä päivittäin

Sähköjärjestelmä: Tarkista päätelaitteen kireys neljännesvuosittain

Erityiset materiaalikäsittelyongelmat

• Ruostumattomasta teräksestä valmistettu työkalu

Ratkaisu:

Käytä teräviä työkaluja (haravakulma 12-15 °)

Lisää leikkuunopeutta (≥120 m/min)

Käytä leikkausnestettä, joka sisältää äärimmäisiä paineen lisäaineita

Vältä hitaasti, nopeaa koneistamista

• Alumiiniseos rakentunut reuna

Ennaltaehkäisevät toimenpiteet:

Käytä PCD -työkaluja

Lisää leikkausnopeutta (3000-5000 rpm)

Käytä petrolipohjaista leikkausnestettä

Ylläpidä korkealaatuista viimeistelyä työkalujen haravassa

Viii. Ongelmadiagnoosiprosessin suositukset

Kun koneistusongelmia ilmenee, on suositeltavaa noudattaa näitä vaiheita vianetsintä:

Ilmiön vahvistus: Tallenna spesifiset oireet (mitat, pinta, ääni jne.)

Parametrien tarkistus: Varmista nykyiset leikkausparametrit ja menettelytavat

Työkalun tarkistus: Mittaa työkalujen kuluminen

Koneen kunto: Tarkista kunkin akselin liikkeen tarkkuus ja jäykkyys

Prosessianalyysi: Arvioi prosessireitin rationaalisuus

Materiaalin vahvistus: Tarkista työkappalemateriaalin konsistenssi

Ympäristötekijät: Harkitse lämpötilan, kosteuden ja tärinän vaikutuksia

Ennaltaehkäisevä huoltosuunnitelma

Huoltotuotteet	Kiertää	Tarkastustiedot
Karan tarkkuus	Kuukausittain	Radiaalinen runout, aksiaalinen pelaaminen
Opas kisko	Viikoittain	Voiteluolosuhteet, kuluminen
Torni -sijainti	Neljännesvuosittain	Toistettavuus
Jäähdytysjärjestelmä	Kuukausittain	Pitoisuus, pH -arvo, virtausnopeus
Sähköjärjestelmä	Puolivuotias	Päätelohkot, maadoituskestävyys

4. CNC: n sorvin ylläpito- ja hoitoopas

Päivittäinen huoltosisältö

Tarkista ennen koneen aloittamista

Tarkista hydraulinen öljytaso (pidä se öljyikkunan 2/3 asennossa)

Varmista, että ilmanpaine on vakaa alueella 0,4-0,6MPA

Tarkista kunkin akselin ohjauskiskojen voitelu (öljykalvo tulee jakaa tasaisesti)

Varmista jäähdytysnesteen pitoisuus (suositellaan 5-8%)

Seuranta toiminnan aikana

Seuraa karan toiminnan ääntä (ei pitäisi olla epänormaalia tärinää ja melua)

Tarkkaile kunkin akselin sileää liikettä (ei ryömintä tai värinää)

Seuraa järjestelmän lämpötilaa (karan lämpötilan nousu ei ylitä 25 ℃)

Käyttö ennen koneen sammuttamista

Puhdista sirut työpöydälle ja tornille (käytä erityistä harjaa)

Siirrä jokainen akseli työstötyökalun keskustaan ​​(epätasaisen voiman välttämiseksi opaskiskoissa)

Tarkista työkalun kuluminen ja tallenna se (VB -arvo ei ylitä 0,3 mm)

Säännöllinen huoltosuunnitelma

(1) Viikoittainen huolto

Voitelujärjestelmän ylläpito

Tarkista automaattisen voitelupumpun öljytaso (täydentämään ISO VG32 -oppaan rautatieöljyä)

Voitele manuaalisesti takaosan holkki (käytä litiumpohjaista rasvaa)

Puhdista ohjausraidan suojuksen sisäosa (puhalta paineilmalla)

Jäähdytysjärjestelmän ylläpito

Puhdista jäähdytysnesteen suodatin (verkon koko ≥100 mesh)

Tarkista jäähdytysnesteen pH-arvo (pidä se alueella 8,5-9,5)

Poista sedimentti vesisäiliöstä (magneettinen sauva imee metallilasut)

(2) Kuukausittainen huolto

Tarkasta mekaaniset osat

Mittaa karan säteittäinen runo (≤0,005 mm)

Tarkista palloruuvin esikuorma (aksiaalinen välys ≤0,01 mm)

Varmista torni -paikannustarkkuus (toista sijoittaminen ≤0,005 mm)

Sähköjärjestelmän tarkastus

Kiristä kaikki liitännät johdinliittimet (vääntömomentti 2-4n · m)

Tarkista maaperän vastus (≤4Ω)

Puhdista sähköohjauskaapin suodatin (kääntöpuhdistus paineilmalla)

(3) Neljännesvuosittainen huolto

Hydraulijärjestelmän ylläpito

Vaihda hydraulinen öljysuodatin (suodatustarkkuus 10 μm)

Tarkista hydraulinen paine (laitteiden kalibrointiarvon mukaisesti)

Tarkista putkilinjan tiivistys (ei vuotoa)

Tarkkuuskalibrointi

Laser -interferometri tarkistaaksesi kunkin akselin paikannustarkkuuden (kompensoi takaisku)

Pallopalkki pyöreän virheen tarkistamiseksi (≤0,015 mm)

Nollaa työkalun korvausparametrit

Avainkomponenttien ylläpitopisteet

Karajärjestelmä

Vaihda karan laakerirasva 2000 tunnin välein (NLGI -taso 2

Tarkista säännöllisesti hihnan kireys (taipuma ≤ 10 mm/100N paine).

Pidä karaviiva puhtaana (käytä erillistä huoltokeppiä).

Opasjärjestelmä

Tarkista Guideway -kaavin eheys päivittäin.

Levitä opaswayn vastainen öljy kuukausittain (virkamiehet).

Säädä opaskäteen esittely kuuden kuukauden välein.

Tornijärjestelmä

Tarkista työkalun torni Paikannustapin kuluminen viikoittain.

Puhdista työkalunhaltija kapene kuukausittain (pyyhi etanolilla).

Voitele indeksointimekanismi neljännesvuosittain (äärimmäinen painerasva).

Huoltotyökaluluettelo

Työkalutyyppi	Tietty kohde	Soveltaminen
Puhdistustyökalu	Nylonharjasarja	Opastien sirupuhdistus
Mittaustyökalu	Valintailmaisin (0,01 mm)	Karan runoamisen havaitseminen
Voitelutyökalu	Manuaalinen rasvapistooli	Rasvan täydennys

Yleiset ylläpidon väärinkäsitykset ja korjaukset

Myytti 1: Lisää voitelua on parempi

Tosiasia: Ylipäästö johtaa paksuun öljykalvoon, joka vähentää tarkkuutta

Oikea käytäntö: Voitelua laitteen käsikirjassa määritetyn öljymäärän mukaan (yleensä 0,1 ml/min)

Myytti 2: Jäähdytysneste on täydennettävä vain, ei korvata

Fakta: Pitkäaikainen käyttö voi kasvattaa bakteereja ja syöpistää laitteita

Oikea harjoittelu: Korvaa jäähdytysneste kokonaan kolmen kuukauden välein ja lisää bioside viikoittain

Myytti 3: Tarkkuuspoikkeama korvataan vain ohjelmiston säätöjen kautta

Fakta: Mekaaniset kulut on korjattava ensin

Oikea harjoittelu: Korjaa mekaaniset komponentit ensin, säädä sitten ohjelmistoparametreja

Ylläpitorekisterin hallinta

On suositeltavaa luoda digitaalinen huoltotiedosto seuraavan tallentamiseksi:

Päivittäiset tarkastustiedot (lämpötila, paine, epänormaalit olosuhteet)

Ylläpidon korvausosa (tuotemerkki, malli, korvauspäivä)

Tarkkuustesiraportti (testimaitoksen malli)

Vianmääritystietue (oire, syy, ratkaisu)

5. Usein kysyttyjä kysymyksiä (UKK) CNC -sorvista

• Mitä eroa on CNC -sorvin ja tavanomaisen sorvin välillä?

Ohjausmenetelmä: CNC: n sorvia hallitaan tietokoneohjelmilla, kun taas tavanomaiset sorvi (manuaaliset sorvi) luottavat manuaaliseen toimintaan.

Käsittelytarkkuus: CNC -sorvi voi saavuttaa tarkkuuden ± 0,005 mm, kun taas tavanomaisten sorvien tarkkuus on yleensä ± 0,05 mm.

Automaatiotaso: CNC -sorvi voi muuttaa työkaluja automaattisesti ja säätää leikkausparametreja, kun taas tavanomaiset sorvi vaativat manuaalista toimintaa.

Sovellusskenaariot: CNC: n sorvi sopivat monimutkaiseen, korkean tarkkaan ja massatuotantoon, kun taas tavanomaiset sorvi sopivat yksinkertaisiin osiin ja pieneräprosessointiin.

• Mikä voi aiheuttaa CNC: n sorvien prosessointitarkkuuden vähenemistä?

Mekaaninen kuluminen: Ohjauskiskojen ja lyijyreppujen kuluminen aiheuttaa lisääntynyttä puhdistumaa.

Työkalujen kuluminen: Työkalun kärjen kuluminen tai haketus vaikuttaa mittatarkkuuteen.

Lämpömuodostus: Konetyökalun tai työkappaleen lämpölaajennus aiheuttaa virheitä.

Ohjelmointivirheet: Väärä koodiparametria -asetukset (kuten liiallinen syöttönopeus).

Kiinnityskysymykset: Työkappale ei ole kiinnitetty tai sitä ei ole sijoitettu oikein.

Ratkaisu:

Tarkista ja korvaa säännöllisesti takaiskua.

Korvaa kuluneet työkalut nopeasti.

Hallitse ympäristön lämpötilaa ja lämmitä kone ennen koneistusta.

Optimoi koneistusohjelma asianmukaisten leikkausparametrien varmistamiseksi.

• Mitä minun pitäisi tehdä, jos chatter -merkinnät tapahtuvat CNC: n sorvien koneistuksen aikana?

Mahdolliset syyt:

Virheelliset leikkausparametrit (kuten liiallinen syöttö tai alhainen nopeus).

Työkalujen ylitys on liian pitkä tai puuttuu jäykkyys.

Konekaran laakerit ovat kuluneet tai opaskiskot ovat löysät.

Työkappaleen kiinnitys on epävakaa.

Ratkaisu:

Säädä leikkausparametrit (lisää nopeutta, vähennä syötettä).

Lyhennä työkalujen laajennus (enintään neljä kertaa työkaluvarren halkaisija).

Tarkista kara- ja ohjauskiskot ja vaihda laakerit tai säädä tarvittaessa esikuormitusta.

Käytä vakaampaa kiinnitystä (kuten hydraulinen istukka).

• Mikä aiheuttaa CNC: n sorvin karan ylikuumenemisen?

Riittämätön voitelu: karan laakerit puuttuvat öljystä tai rasva on ikääntynyt.

Liiallinen kuormitus: liialliset leikkausparametrit (kuten liiallinen leikkaussyvyys). Huono jäähdytys: karan jäähdytysjärjestelmä on viallinen tai lämmön hajoaminen on riittämätöntä.

Laakerin kuluminen: Pitkäaikainen käyttö aiheuttaa lisääntynyttä laakeripuhdistusta.

Ratkaisu:

Tarkista voitelujärjestelmä riittävän öljyvirtauksen varmistamiseksi.

Optimoi leikkausparametrit ylikuormituksen välttämiseksi.

Puhdista karan jäähdytyskanavat asianmukaisen lämmön hajoamisen varmistamiseksi.

Jos laakeri on vaurioitunut, korvaa se ja kalibroi kara uudelleen.

• Kuinka valita sopiva CNC -sorvityökalu?

Työkappale: Materiaali:

Teräs: Carbide- tai CBN -työkalut.

Alumiini: PCD (monikiteinen timantti) työkalut.

Ruostumaton teräs: päällystetty karbidi.

Käsittelytyyppi:

Karkeus: Käytä korkeaa haravakulmaa ja vahvaa inserttiä.

Viimeistely: Käytä terävää leikkuureunaa ja pientä nenän sädettä.

Työkalunpidiketyyppi:

Ulkoinen käännös: Käytä ISO -standardityökalunhaltijaa.

Sisäinen koneistus: Käytä tylsää työkalua tai erillistä sisäistä käännöstyökalua.

• Kuinka ratkaistaan ​​"servon ylikuormitus" -hälytyksen CNC -sorvella?

Mahdolliset syyt:

Liiallinen mekaaninen kuorma (esim. Liiallinen leikkausvoima).

Servomoottori tai aseman vika.

Ohjauskisko/lyijäruuvi jumissa tai huono voitelu.

Ratkaisu:

Tarkista leikkausparametrit: Vähennä syötteenopeutta tai leikkaussyvyyttä.

Mekaanisen resistanssin vianmääritys:

Tarkista opaskiskot ja lyijäruuvi sujuvaa toimintaa varten.

Varmista, että voitelujärjestelmä toimii oikein.

Sähkötarkastus:

Mittaa moottorin eristysvastus.

Tarkista aseman hälytyskoodit ja vaihda tarvittaessa.

• Kuinka voin pidentää työkalujen elämää CNC -sorvella?

Optimoi leikkausparametrit: Vältä alhaiset nopeudet ja korkeat syöttönopeudet; Valitse oikea nopeus ja syöttönopeus.

Varmista riittävä jäähdytys: Käytä korkeapaineista jäähdytysnestettä (varsinkin kun ruostumattomasta teräksestä valmistettujen ja titaaniseosten työstettäessä).

Tarkista kuluminen säännöllisesti: Vaihda työkalut, jos VB -arvo ylittää 0,3 mm.

Vältä keskeytettyä leikkausta: Käytä tarvittaessa lisäosia, joilla on korkeampi sitkeys (esim. Ne, joilla on sirujen murtajat).

• Mitkä ovat CNC -sorvin päivittäisen ylläpidon avainkohdat?

Päivittäinen: Puhdista sirut ja tarkista voitelu ja jäähdytysneste. Viikoittain: Puhdista opaskiskot ja tarkista torni -paikannustarkkuus.

Kuukausittain: Tarkista karan runo ja lyijäruuvin takaisku.

Neljännesvuosi: Vaihda hydrauliöljy ja puhdista pöly ohjauskaapissa.

• Mitä minun pitäisi tehdä, jos työkalu tarttuu ruostumattomasta teräksestä CNC -sorasella?

Käytä teräviä työkaluja: haravakulma ≥ 12 ° ja pieni työkalun kärjen säde.

Lisää leikkausnopeus ≥ 120 m/min työn kovettumisen vähentämiseksi.

Käytä erikoistuneita leikkausnesteitä: sisältävät äärimmäiset paineen lisäaineet (kuten rikkiöljy).

Vältä hitaasti leikkaamista sirun tarttumisen estämiseksi.

• Mitkä ovat CNC -sorvien tulevat kehityssuuntaukset?

Älykäs: Koneistusparametrien AI-käyttöinen optimointi ja mukautuva ohjaus.

Yhdistetty: Jyrsing- ja kääntö- ja viiden akselin kytkentätekniikoiden laaja käyttö.

Vihreä valmistus: Energiaa säästömoottorit ja kuiva leikkuutekniikka.

Digitalisointi: Pilvipohjainen seuranta ja digitaaliset kaksoisovellukset.

6. 1 1 Turvallisuusmääräykset ja tehokkaat tekniikat, jotka CNC: n sorvi -operaattoreiden on tunnettava

Turvallisuusstandardit (henkilökohtaisten ja laitteiden turvallisuuden varmistaminen)

1. Käytä asianmukaisia ​​suojavarusteita

Vaaditaan: Turvalasit, melun vaimentavat korvatulpat, tiukasti istuvat työvaatteet ja turvakenkä.

Kielletty: käsineet (takertumisen estämiseksi), löysät vaatteet, korut ja sitomattomat pitkät hiukset.

2. Tarkista koneen tila ennen koneen aloittamista.

Tarkista, että voiteluöljy ja jäähdytysneste ovat riittäviä.

Varmista, että ilmanpaine on vakaa (0,4-0,6 MPa).

Tarkista, että istukka ja torni on lukittu.

3. Kielletä tiukasti työkappaleen säätäminen tai mittaaminen koneen käynnissä.

Pidä kädet pois koneistusalueelta, kun kara pyörii.

Pysäytä kone kokonaan ennen työkappaleen mittaamista.

4. Kiinnitä työkappale kunnolla lentämismateriaalin estämiseksi. Varmista, että työkappale on kiinnitetty turvallisesti, jotta löysä materiaali lentäisi ulos.

Käytä sopivia kalusteita (kuten hydrauliset istunnot tai kolmen leuan istukka).

5. Tutustu hätäpysäytyspainikkeen sijaintiin.

Jos tapahtuu epänormaalisuus (kuten rikkoutunut työkalu tai löysä työkappale), paina heti hätäpysäytyspainiketta.

Testaa hätäpysäytystoiminto säännöllisesti asianmukaisen toiminnan varalta. 6. Vältä ylikuormitusta

Parametrien leikkaaminen (nopeus, syöttö, leikkaussyvyys) ei saa ylittää koneen nimellisarvoja.

Ylikuormitus voi helposti johtaa työkaluvaurioihin tai koneen epäonnistumiseen.

Tehokkuustekniikat (koneistustehokkuuden ja laadun parantaminen)

7. Työkalujen valinnan ja leikkausparametrien optimointi

Materiaalit	Suositellut työkalut	Leikkausnopeus (VC)	Syöttö (f)
Tavallinen teräs	Päällystetty karbidi	150-250 m/min	0,1-0,3 mm/kierros
Ruostumaton teräs	Cermet	100-180 m/min	0,05-0,2 mm/kierros
Alumiiniseos	PCD -työkalut	500-1000 m/min	0,2-0,5 mm/kierrinen

Vinkit:

Käytä korkeita rehunopeuksia ja syviä leikkauksia karkeuttamiseen, ja suuret nopeudet ja alhaiset syöttöasteet viimeistelyyn.

Käytä CAM -ohjelmistoa optimoidaksesi työkalupolkut ja vähentämään tyhjäkäyntiä.

8. Käytä automaattista työkaluasetusta vähentääksesi työkalujen asetusaikaa.

Laser/kosketustyökalujen asetus voi nopeasti mitata työkalun pituuden ja säteen parantaen tarkkuutta.

Vähennä inhimillistä virhettä ja kompensoi automaattisesti työkalun muutoksen jälkeen.

9. Käytä "ryhmätekniikkaa" erän käsittelyyn.

Käsittele samanlaisia ​​osia yhdessä vähentääksesi työkalujen muutosta ja säätöaikaa.

Standardisoi kalusteet ja menettelyt tuotannon tehokkuuden parantamiseksi.

10. Käytä jäähdytysnestettä viisaasti pidentääksesi työkalujen käyttöikää.

Vesipohjainen jäähdytysneste: Sopii teräkseen ja ruostumattomasta teräksestä.

Öljypohjainen jäähdytysneste: Soveltuu alumiiniseoksiin ja tarkkuuskoneisiin.

Vähimmäismäärän voitelu (MQL): vähentää jäähdytysnesteen kulutusta ja soveltuu ympäristöystävällisiin sovelluksiin.

11. Pidä laitteita säännöllisesti seisokkien vähentämiseksi.

Huoltotuotteet	Kiertää	Käyttötiedot
Opasäysvoitelu	Päivittäin	Tarkista öljytaso ja puhdista sirut
Karan tarkastus	Viikoittain	Tarkista kantavan melu ja lämpötilan nousu
Ruuvin huolto	Kuukausittain	Puhdistaa

7. Täydellinen opas CNC -sorvien yleiseen vikadiagnoosiin

Mekaanisen järjestelmän vikadiagnoosi

1. Karajärjestelmävirhe

Yleiset oireet:

Epänormaali melu karan kiertymisen aikana

Liiallinen karan lämpötilan nousu (> 65 ° C)

Liiallinen karan säteittäinen runo (> 0,01 mm)

Mahdolliset syyt ja ratkaisut:

Laakerin kuluminen tai huono voitelu

Tarkista voitelujärjestelmän öljyvirta

Vaihda karanlaakerit (tehdaspesifioitu tyyppi suositellaan)

Sopiva määrä nopeaa karan rasvaa

Epätasainen tai kulunut vyöjännitys

Säädä hihnan kireys määritettyyn arvoon (yleensä 6-8 mm: n taipuma 10 kg: n kuormaa kohti)

Vaihda kulunut hihna (täydellinen hihnanvaihto suositellaan)

Karan moottorivirhe

Tarkista moottorin kolmivaiheinen jännitetasapaino

Mittaa moottorin eristysvastus (tulisi olla> 1MΩ)

Tarkista enkooderiyhteys luotettavuuden saavuttamiseksi

2. Syöttöjärjestelmän vika

Yleiset oireet:

Epänormaali kohina tai värähtely aksiaalisen liikkeen aikana

Liiallinen paikannustarkkuus

Servomoottorin ylikuormitushälytys

Diagnoosi ja ratkaisu:

Palloruuvin kuluminen

Tarkista takaisku (yleensä <0,02 mm)

Säädä tai vaihda ruuvimutteri

Lisää rasva (ISO 16000 suositellaan) VG32 -opasjunaöljy)

Ohjattuja kiskoja käytettyjä tai huonosti voideltuja

Tarkista opas kiskon pinnan kuluminen (tarkista punainen lyijyjauhe kosketussuhteen tarkistaminen)

Puhdista sirut oppaan rautatieastian sisäpuolelta

Säädä opaskiskon insertti Preload

Löysä kytkentä

Tarkista kytkentäkirjoitusmomentti (katso laitteen käsikirja)

Vaihda vaurioitunut joustava kytkentä

Sähköjärjestelmän vianetsintä

1. Servojärjestelmän hälytykset

Yleiset hälytyskoodit ja ratkaisut:

Hälytyskoodi	Mahdollinen syy	Ratkaisu
Al.10 (ylikuormitus)	Liiallinen mekaaninen kuorma	Tarkista, onko opaskisko/lyijyruuvi jumissa
Al.16 (kooderi)	Kooderikaapeli	Tarkista liittimet ja vaihda vaurioituneet kaapelit
Al.30 (ylijännite)	Ruudukon jännitteen heilahtelu	Asenna jännitesäädin
Al.31 (alijännites)	Virtalähteet viallinen	Tarkista, onko tulojännite normaali

2. CNC -järjestelmän vika

Yleiset ongelmat ja ratkaisut:

Järjestelmän jäätyminen tai musta näyttö

Tarkista tehomoduulin lähtöjännite (yleensä 5 V, ± 15 V)

Puhdista järjestelmän jäähdytyspuhallin

Varmuuskopioi järjestelmän parametrit ja asenna järjestelmä uudelleen

Ohjelman suorittamisvirheet

Tarkista G-koodin syntaksivirheet

Varmista työkalun kompensointiohjelman asetukset

Tarkista, onko muisti täynnä

Viestinnän epäonnistuminen

Tarkista RS232/USB -liitäntäyhteys

Käynnistä viestintäprotokolla uudelleen

Päivitä ohjain

Hydrauliset/pneumaattiset järjestelmän viat

1. Hydraulijärjestelmän viat

Yleiset ongelmat:

Epävakaa paine

Hidas sylinteriliike

Liiallinen hydrauliöljyn lämpötila

Ratkaisut:

Tarkista hydrauliöljytaso ja laatu

Täyttää öljymittarin keskiviiva

Vaihda pilvinen tai emulgoitu hydrauliöljy (suositellaan 2000 tunnin välein)

Puhdista tai vaihda suodatinelementti

Tarkista suodattimen tukkeuma

Vaihda tarkkuussuodatinelementti (suodatustarkkuus ≤10 μm)

Tarkista öljypumppu ja solenoidiventtiili

Testaa öljypumpun lähtöpaine

Puhdista juuttunut solenoidiventtiilikipu

2. Pneumaattinen järjestelmän toimintahäiriö

Yleiset ongelmat:

Riittämätön ilmanpaine

Virheellinen sylinteriliike

Ilmavuoto

Ratkaisu:

Tarkista ilmansyöttöpaine (sen pitäisi olla ≥0,5 MPa)

Puhdista tai vaihda tukkeutuneet suodattimet

Vaihda vaurioituneet ilmaputken varusteet

Voitele sylinteri (käytä erillistä pneumaattista voiteluainetta)

Jäähdytys-/voitelujärjestelmän toimintahäiriö

1. Jäähdytysjärjestelmän ongelmat

Yleiset ongelmat:

Riittämätön jäähdytysnesteen virtaus

Tukkeutuneet suuttimet

Jäähdytysnesteen pumppu toimimattomana

Ratkaisut:

Tarkista jäähdytysnesteen säiliötaso

Puhdista suodattimet ja suuttimet

Tarkista jäähdytysnesteen pumpun moottorin käyttö

Säädä jäähdytysnesteen pitoisuus (5-8% suositellaan)

2. Voitelujärjestelmän toimintahäiriö

Yleiset ongelmat:

Huono opas rautatievoitelu

Tukkeutunut voiteluaineöljyjohto

Voiteluainepumppu

Ratkaisu:

Tarkista voiteluainesäiliön taso

Puhdas jakelija -tukos

Säädä voiteluväli (yleensä 15-30 minuutin välein)

Vaihda epäonnistunut voitelupumppu

Työkalujärjestelmän toimintahäiriö

1. Epänormaali työkalun kuluminen

Yleiset tyypit ja syyt:

Liiallinen kyljen kuluminen

Liiallinen leikkausnopeus

Epätasainen työkappaleen kovuus

Kehtokulma

Liiallinen rehu

Riittämätön jäähdytys

Leikkurikärki

Ajoittainen leikkaus

Liiallinen työkalujen ylitys

Ratkaisut:

Optimoi leikkausparametrit

Paranna jäähdytysmenetelmiä

Valitse sopivampi työkalumateriaali

2. Automaattinen työkalunvaihtimen toimintahäiriö

Yleiset ongelmat:

Työkalulehti, joka ei pyöri paikoilleen

Työkalunvaihtajarobotti jumissa

Työkalun tunnistusvirhe

Ratkaisut:

Tarkista työkalulehti alkuperä

Puhdista työkalun pidike kapenee

Säädä robotti ilmanpaine

Tarkista työkalun tunnistusanturi

Ennaltaehkäisevä huoltosuositukset

Päivittäinen huolto:

Puhdista sirut ja jäähdytysneste

Tarkista hydrauliset/pneumaattiset järjestelmät

Varmista akselin nolla paluutarkkuus

Viikoittainen huolto:

Tarkista opasvoitelu

Puhdista sähköohjauskaapin suodattimet

Varmuuskopiojärjestelmän parametrit

Kuukausittainen huolto:

Tarkista karan runo

Tarkista palloruuvien kuluminen

Kalibroi automaattinen työkalusettaja

Neljännesvuosittainen huolto:

Vaihda hydrauliöljy ja suodatin

Tarkista maankestävä

Täysin tarkkuustarkastus

8. CNC -sorvien sovelluskentät ja erityiset toiminnot

CNC -sorvien ydinetut

Erittäin tarkka koneistus: Mittatarkkuus saavuttaa IT6: n (0,002-0,004 mm)

Kompleksin muodonkäsittely: Pystyy tuottamaan monimutkaisia ​​geometrisia muotoja, kuten langat, kapenevat ja kaarevat pinnat

Vakaa massatuotanto: Ohjelmaohjattu prosessointi varmistaa tuotteiden johdonmukaisuuden

Korkea automaatiotaso: tukee automaattista työkalumuutosta, automaattista mittausta ja muita toimintoja

Joustava tuotanto: Vaihda nopeasti prosessointityyppien välillä

Keskeisten sovellusalueiden analyysi

• Autoteollisuus

Tyypilliset osat:

Moottorin komponentit: kampiakselit, nokka -akselit, kytkentävarret

Vaihteistojärjestelmät: voimansiirtovälineiden akselit, differentiaaliset kotelot

Jarrujärjestelmät: jarrulevyt, jarrusrummut

Ohjausjärjestelmät: Ohjauskinaukset, ohjausakselit

Erityiset sovellukset:

Osan vaihdettavuuden varmistaminen massatuotannon aikana

Korkean suuruuden materiaalien tarkkuus kääntö (kuten kovettunut teräs)

Monimutkaisten muotojen yksivaiheinen muodostuminen

Yhdistettynä roboteihin automatisoituihin tuotantolinjoihin

• Aerospace

Tyypilliset osat:

Moottorin osat: turbiiniakselit, kompressorilevyt

Laskeutumisvaihteen komponentit: toimilaitteet, akselit yhdistävät

Avaruusaluksen rakenteelliset osat: Telakoinnin laipat, polttoainesuuttimet

Erityisvaatimukset:

Vaikeasti kärjistävien materiaalien, kuten titaani- ja korkean lämpötilan seokset, käsittely

Tiukat geometriset ja paikannustoleranssit (pyöreys ≤ 0,005 mm)

Pinnan eheyden hallinta (ei kovetettua kerrosta)

Ratkaisu:

Korkeapaineen jäähdytysjärjestelmän käyttö (jopa 7mPA)

CBN -työkalujen käyttö kovaan kääntymiseen

Varustettu online-mittausjärjestelmällä reaaliaikaisesti

• Lääkinnällisen laitteiden valmistus

Tyypilliset tuotteet:

Ortopediset implantit: keinotekoiset nivelet, luuruuvit

Hammasinstrumentit: implantit, proteesit

Kirurgiset instrumentit: endoskooppikomponentit, kirurgiset kahvat

Erityiset prosessit:

Bioyhteensopivien materiaalien käsittely (titaaniseos, koboltti-kromi-molybdeeni)

Peililuokan pinnan karheus (RA ≤ 0,2 μm)

Mikrovalmistusosien käsittely (halkaisija vähimmäishalkaisija 0,3 mm)

Tekninen ratkaisu:

Ilmakaran (50 000 rpm)

Vähimmäismäärän voitelu (MQL)

Tarkasoptinen työkalusettaja

• Muotinvalmistus

Tyypilliset sovellukset:

Injektiomuotit: ytimet, ontelot

Die-valtuvat muotit: ytimet, liukumäet

Leimausmuotit: opastapit, holkit

Käsittelyominaisuudet:

Korkean kovan muotin teräksen käsittely (HRC 50-62)

Monimutkainen kaareva pinnan muodostaminen

Korkeat pinnan laatuvaatimukset

Käsittele innovaatioita:

Mylly-käännösyhdistelmän koneistus EDM: n sijasta

Pallomaisten kääntötyökalujen käyttö pintapinta -alaiseen

Lasermittaus online -tarkastusta varten

• Elektroninen viestintälaite

Tyypilliset osat:

Kuituoptiset liittimet: Keraamiset holkit

RF -laitteet: aaltojohto -ontelot

Puolijohdelaitteet: tyhjiökammiot

Tarkkuusvaatimukset:

Mittatarkkuus: ± 0,001 mm

Pinnan karheus: RA: 0,1 μm

Geometrinen toleranssi: 0,002 mm

Ratkaisu:

Vakio lämpötilan työpajan ympäristöhallinta (20 ± 0,5 ° C)

Luonnollinen timanttityökalun viimeistely

Aktiivinen tärinän eristysjärjestelmän sovellus

CNC: n sorvien erityisiä sovelluksia

• Ja jyrsintä

Sovellusskenaariot:

Useita prosesseja, kuten kääntäminen, jyrsintä ja poraus, on suoritettava yhtenä asennuksessa;

Monimutkaisten ja epäsäännöllisesti muotoiltujen osien käsittely;

Korkean tarkkuuden paikannusta koskevat vaatimukset

Tyypillinen tapaus:

Lentokoneiden moottorin koneistus, joka saavuttaa teräprofiilin tarkan muotoilun B-akselin sidoksen kautta.

• Monikarva automaattinen sorvi

Sovellukset:

Pienten tarkkuusosien suuren erän tuotanto; Jatkuva palkkivarastonkäsittely; Tavallisten autoosien tuotanto

Tuotannon tehokkuus:

6-kartainen CNC-sorvi voi käsitellä pultteja päivittäisellä tuotolla jopa 15 000 kappaletta.

• Pystysuora CNC -sorvi

Sovellettavat osat:

Suuret levynmuotoiset osat; Raskaita pyöriviä kappaleita; Epäsymmetriset ja monimutkaiset osat

Käsittelyetujen käsittely:

Helppo työkappale lastaus ja purku; Painovoima helpottaa sirun poistoa; Sopii suurten halkaisijan osiin

Tulevat sovellustrendit

Älykäs koneistus:

Mukautuvat ohjausjärjestelmät

Automaattinen työkalun kulumiskorvaus

Koneistuslaadun ennuste

Vihreä valmistus:

Kuivaa leikkuutekniikkaa

Energiaa säästävä sähköinen kara

Jätteiden talteenotto

Erittäin varmuuksien koneistus:

Nanomittakaavan pinnan koneistus

Atomitason ulottuvuusohjaus

Kvanttilaitteen valmistus

Etävalvonta:

Pilvipohjainen tiedonhallinta

Etävikadiagnoosi

Tehallinen yhteistyötuotanto

Valintasuositukset

Kun valitset CNC -sorvin sovelluksen perusteella, harkitse seuraavaa:

Tarkkuustaso:

Yleinen koneistus: ± 0,01 mm

Tarkkuuskoneys: ± 0,005 mm

Erittäin varmennuksen koneistus: ± 0,001 mm

Karan kokoonpano:

Tavanomainen koneistus: 8000 rpm

Nopea leikkaus: 15000 rpm

Mikroosat: 40000 rpm ja uudemmat

Automaatiovaatimukset:

Yhden koneen tuotanto: manuaalinen lastaus ja purkaminen

Massatuotanto: Robotin integraatio

Joustava valmistus: AGV -yhteys

Työkalujärjestelmän kokoonpano

Tornityypin valinta

Servo torni: Työkalunvaihtoaika 0,3-0,8 sekuntia (suositeltavaa massatuotantoa varten)

Hydraulinen torni: alhainen hinta, mutta monimutkainen huolto (valittavissa budjettiryhmille sovelluksille)

Teho torni: välttämätöntä jauhamiseen ja kääntymiseen (B-akselin kytkentä)

Työkaluliittymästandardit

VDI -järjestelmä: Saksan standardi, erinomainen jäykkyys

BMT -järjestelmä: Japanilainen standardi, nopea työkalumuutos

CAPTO-käyttöliittymä: huippuluokan kokoonpano, suuri tarkkuus

Automaation integraatioratkaisut

Automaatiotason valintaopas

Perusmalli

Manuaalinen lastaus/purkaminen

Itsenäinen toiminta

Sopii: Koetuotanto/pieni erä

Vakiomalli

Robotin lastaus/purkaminen

Automaattinen oven avaaja

Sopii: Keskikokoinen erä (500–2000 kappaletta kuukaudessa)

Älykäs malli

AGV -logistiikkajärjestelmä

Online -tarkastus ja palaute

Sopii: iso erä (5000 kappaletta kuukaudessa)
