Miksi keraamiset CBN -hiomapyörät ovat paras valinta kartioon hiomiselle?

1. Yleiskatsaus lasitettujen CBN -jauhatuspyörien noususta ja eduista

Lasitetun sitoutuneen kuutiometrin boorinitridi (CBN) jauhatuspyörien syntyminen on tarjonnut liuoksen korkean tarkkuuden kartion hiontaan. CBN (kuutiometriä boorinitridi) on toiseksi kovempi materiaali timantin jälkeen, ja lasitettu sidos antaa suuremman lämmönkestävyyden ja rakenteellisen stabiilisuuden hiontapyörälle. Verrattuna perinteisiin jauhatuspyöriin, lasitettujen CBN: n jauhatuspyörien ydinetuihin kuuluvat:

Erittäin pitkä käyttöikä: Kulutusvastus on yli 100 kertaa suurempi kuin korundumin hiomapyörien, mikä vähentää merkittävästi työkalumuutoksia ja pukeutumisaikoja.

Korkea lämpöstabiilisuus: kestää lämpötiloja, jotka ylittävät 1400 ° C, estäen työkappaleen lämmön muodonmuutokset.

Suuri tarkkuuden pidätys: Matala hankaava viljahäviö varmistaa pitkäaikaisen, vakaan työstötarkkuuden.

Korkean tehokkuuden hionta: lisää metallinpoistoastetta 30–50%, mikä parantaa merkittävästi tuotannon tehokkuutta.

Laskeutuneiden CBN -hiontapyörien emäksiset ominaisuudet

Laskeutuneet CBN-hiomapyörät ovat korkean suorituskyvyn hiomatyökaluja, jotka on valmistettu kuutiometrin boorinitridin (CBN) hankaavan ja lasitetun sideaineen yhdistelmästä. Tämä ainutlaatuinen materiaaliyhdistelmä antaa heille poikkeuksellisen koneistussuorituskyvyn.

CBN -hioma -aineiden ominaisuudet

Kuutioboorinitridi (CBN) on synteettinen superharmimateriaali, jonka kiderakenne on kaltainen kuin timantti, joka koostuu kovalenttisesti sitoutuneista boori- ja typpiatomeista. CBN -hiomoilla on seuraavat erinomaiset ominaisuudet:

(1) erittäin korkea kovuus ja kulumiskestävyys

Mikrohardisuus voi saavuttaa 4500HV, toiseksi vain timantille (10000hv) ja yli kaksinkertainen Corundumin (2000hv),

Kulutuskestävyys on yli 100 kertaa tavallisten korundumin hioma-aineiden vastustuskyky, mikä tekee siitä erityisen sopivan korkean suuruuden materiaalien käsittelemiseen

(2) Erinomainen lämmönvakaus

Korkean lämpötilankestävyys jopa 1400 ° C: seen (timantti alkaa hapettua 800 ° C: ssa)

Ylläpitää leikkaus suorituskykyä korkeissa lämpötiloissa eikä reagoi rautapohjaisten metallien kanssa

(3) hyvä kemiallinen inertti

Ei reagoi kemiallisesti metallien, kuten raudan, nikkelin ja koboltin kanssa

Erityisen sopiva rautametallien, kuten kovettuneiden terästen ja nopean teräksen, käsittelyyn

Lasitetun sidoksen ominaisuudet

Laskeutunut sidos on avaintekijä jauhamispyörien suorituskyvyn määrittämisessä. Sen pääominaisuuksia ovat:

(1) korkea lämmönkestävyys

Sintrauslämpötila voi nousta yli 1200 ° C

Ylläpitää vakaita mekaanisia ominaisuuksia työlämpötila -alueella

(2) Erinomainen jäykkyys

Joustava moduuli saavuttaa yli 100 gPa

Pieni muodonmuutos jauhamisen aikana, mikä edistää prosessoinnin tarkkuuden ylläpitämistä

(3) hallittavissa oleva huokoisuus

Huokoisuus 5% -40% voidaan saavuttaa kaavan säätämällä

Huokoisuus auttaa sirun poistamisessa ja jäähdytyksessä, estämällä työkappaleen palovammoja

(4) Hyvä itsensä jakaminen

Hioma jyvät voivat pudota ajoissa passivoinnin jälkeen paljastaen uuden terävän reunan

Ylläpitää jatkuvaa ja vakaa jauhamisnopeus

Keraamisten CBN -hiontapyörien ainutlaatuinen rakenne

Tyypilliset keraamiset CBN-hiontapyörät omaksuvat monikerroksisen rakenteen suunnittelu:

(1) hankaava kerros

CBN-pitoisuus on yleensä 75% -150% (tilavuusosuus)

Hiomakoko-alue: Karkea jauhaminen #80- #120, hieno hionta #400- #2000

(2) siirtymäkerros

Varmistaa vankan sidoksen hiomakerroksen ja substraatin välillä

Paksuus on yleensä 1-2 mm

(3) matriisimateriaali

Alumiiniseos: kevyt, sopiva nopeaan hiomiseen

Teräsmatriisi: korkea jäykkyys, jota käytetään raskaskuorman hiontaan

Keraamisen sidoksen edut

Keraaminen sidos on epäorgaaninen materiaali, joka koostuu lasifaasista ja kiteisestä vaiheesta. Sen etuja ovat:

Korkea jäykkyys: muodonmuutokselle kestävämpi kuin hartsi tai metallisidos, joka sopii tarkkaan jauhamiseen

Korkean lämpötilan vastus: ylläpitää stabiilisuutta jopa nopean jauhamisen aikana (yli 120 m/s).

Erinomainen itseharjoittelu: Bluningin jälkeen hiomajyvät putoavat paljastaen juuri teroitetun reunan ja ylläpitäen terävyyttä.

Vertailu perinteisiin jauhatuspyöriin (korundi, timantti jne.)

Suorituskyvyn vertailu

Perinteisiin jauhatuspyöriin verrattuna keraamiset CBN -hiomapyörät tarjoavat merkittäviä etuja:

Suorituskyvyn tekniset tiedot	Korundumin hiomapyörä	Hartsirensiini CBN-hiontapyörä	CBN: n hiomapyörä
Suurin käyttölämpötila	800 ° C	300 ° C	1400 ° C
Jauhamisuhde (G-arvo)	10-50	200-500	500-2000
Suurin lineaarinen nopeus	80m/s	100 m/s	160m/s
Ulottuvuusvakaus	Kohtuullinen	Hyvä	Erinomainen
Pukeutumistiheys	Korkea	Keskipitkä	Matala

2

Hiontapyörän valinta ja asennus

Hiontapyörän valinta ja sovitus

Valitse sopiva CBN-pitoisuus työkappalemateriaalin perusteella (100% -150% suositellaan kovetetulle teräkselle)

Grit -koon valintaperiaatteet:

Karkea jauhaminen: #80- #120

Puoli-hieno hioma: #150- #240

Hieno hionta: #400 ja enemmän

Sideainetyypin valinta (lasifaasi/mikrikiteinen keraaminen)

Asennusmääritys

Käytä erillistä laippaa varmistaaksesi tasaisesti hajautetun kiinnitysvoiman

Dynaaminen tasapainotus vaaditaan asennuksen jälkeen (jäännös epätasapaino ≤ 0,4 g · mm/kg)

Suorita tyhjäkäynnin ajon testi ennen alkuperäistä käyttöä (3 0 minuuttia, lisää sitten vähitellen nopeutta käyttöopeuteen)

Hiontaprosessin hallinta

Parametrien asettaminen avainpisteet

Lineaarisen nopeuden hallinta:

Teräs: 80-120 m/s

Karbidi: 60-100 m/s

Syötteenopeuden valinta:

Karkea jauhaminen: 0,01-0,03 mm/aivohalvaus

Hieno hionta: 0,002-0,01 mm/aivohalvaus

Spark-puhdistusajat: Suorita vähintään kolme kipinättömän hionnan hienon jauhatusvaiheen aikana.

Jäähdytysnesteen hallinta

On käytettävä erikoistunutta hiontanestettä (pH 8,5-9,5).

Virtausnopeusvaatimus: ≥ 2 l/min/mm jauhatuspyörän leveys.

Suodattimen tarkkuus ≤ 25 μm. Tarkista säännöllisesti pitoisuus (suositus 4-6%)

Pukeutuminen ja huolto

Hiontapyörän kastikkeet

Pukeutumistyökalujen valinta:

Karkea kastike: Yksikohdan timanttikynä

Hieno kastike: Timantirulla

Pukeutumisparametrit:

Sidossyöttö: 0,002-0,01 mm/aivohalvaus

Pidonopeussuhde: 0,6 - 0,8 (jauhatuspyörän ja rullan lineaarisen nopeuden suhde)

Kuluttaa valvontaa

Tarkista säännöllisesti hiontapyörän pintaolosuhteet (8 tunnin välein)

Luo hiontavoiman/virranvalvontajärjestelmä ja aseta hälytyskynnykset

Tallenna hiomapyörän elämätiedot (pukeutumisvälin keskimääräinen lukumäärä käsiteltyjen osien lukumäärä)

Turvallisuusvaatimukset

Suojatoimenpiteet

Suojakansi on asennettava (avauskulma ≤ 180 °)

Operaattoreiden on käytettävä suojaamarkeja (suojautuakseen CBN -pölyltä).

Magneettinen erotin on asennettava työalueelle metallilastujen keräämiseksi.

Epänormaali käsittely

Tärinän ylimääräinen käsittelymenettely:

Pysäytä heti kone.

Tarkista karan säteittäinen runo (sen tulisi olla ≤0,005 mm).

Tasapainotus.

Työkappale Burn Response:

Tarkista jäähdytysnesteen suihkekulma.

Vähennä syöttöastetta 20%-30%.

Ympäristöhallinta

Lämpötilan ja kosteuden hallinta

Pidä työpajan lämpötila 20 ± 2 ° C.

Suhteellinen kosteus 45%-65%.

Tarkkuushihnat on ylläpidettävä vakiossa lämpötilassa.

Tärinän ehkäisymittaukset:

Asenna laitteet värähtelynkestävään pohjaan (amplitudi ≤2μm).

Vältä laitteiden löytämistä samalla alueella kuin leimauslaitteet.

3. Yleiset ongelmaratkaisut keraamisille CBN -hiontapyörien tarkkuuskartion hiomakoneille

Koneistustarkkuusongelmat

Kartion kulman poikkeama

Ilmiö: Työkappale kartiokulma toleranssista (> ± 0,005 °)

Mahdolliset syyt:

Konetyökalun geometrisen tarkkuuden menetys (opas/kara)

Hiomapyörän pukeutumiskulman virheellinen asetus

Riittämätön työkappale/kiinnitysjäykkyys aiheuttaen muodonmuutoksia

Ratkaisut:

Käytä laser-interferometriä tarkistaaksesi työstötyökalun geometrisen tarkkuuden (keskittyminen z-akseliin ja x-akseliin kohtisuoruuteen)

Kalibroida hiontapyörän pukeutumiskulma (tavanomaisen kulmamittarin avulla suositellaan)

Lisää lisätyökappaleen tukipisteitä ja vaihda hydrauliseen kiinnittimeen (ohjata kiinnitysvoima 3-5 MPa: ksi)

Keskuksen ulkopuolella

Ilmiö: pyöreys> 2 μm

Mahdolliset syyt:

Huono hiontapyörän dynaaminen tasapaino

Karanlaakerin kuluminen (säteittäinen runo> 0,003 mm)

Liialliset hiontaparametrit

Ratkaisu:

Hiomapyörä (tavoitearvo: G1.0)

Tarkista karan säteittäinen runko ja vaihda tarvittaessa laakerit (keraamisia laakereita suositellaan)

Säädä parametrit:

Vähennä lineaarista nopeutta 10%-15%

Vähennä syöttöastetta 50%: iin alkuperäisestä arvosta

Pintalaadun ongelmat

Pinta -aalto

Ilmiö: Säännölliset aaltokuviot (aallonpituus 0,1-0,5 mm)

Mahdolliset syyt:

Hionta pyörätyökappalejärjestelmän värähtely

Löysä koneen perusta

Hionta -resonanssi

Ratkaisu:

Tarkista ja vahvista säätiötä (tärinän arvon tulisi olla ≤ 2 μm/s)

Säädä pyörimisnopeus resonanssivyöhykkeen välttämiseksi (määritetty FFT -spektrianalyysillä)

Käytä epätasaisesti etäisyydellä olevaa hiomapyörää (kuten spiraaliuran tyyppi)

Pintapoltto

Oire: Työkappaleen pinnan värimuutokset (hapettuminen)

Mahdolliset syyt:

Riittämätön jäähdytys (riittämätön virtaus/paine)

Tukkeutuneet jauhatuspyörän huokoset

Liiallinen rehu

Ratkaisu:

Optimoi jäähdytysjärjestelmä:

Lisää virtausnopeus 15 l/min · mm (jauhatuspyörän leveys)

Käytä kaksoissuuttimen mallia (yksi yläosassa ja yksi pohjassa, kulmassa 15 °: ssa)

Puhdista jauhatuspyörän huokoset korkeapaineisella ilmapistoolilla (0,6 MPa paineilma)

Vähennä rehunopeutta 30% ja lisää kiillotussyklien lukumäärää (≥3)

Hiomapyörän poikkeavuudet

Liiallinen kuluminen

Oire: Pyörien käyttöikä on vähentynyt yli 50%

Mahdolliset syyt:

Virheellinen hiomapitoisuus

Muutokset työkappaleellisessa materiaalissa (esim. Sisältää kovia vaiheita)

Virheelliset pukeutumisparametrit

Ratkaisu:

Säädä CBN -pitoisuus:

Sammuttua terästä: 100%-125%

Karbidi: 75%-100%

Muokkaa pukeutumisparametreja:

Vähennä kastikkeiden syöttönopeus arvoon 0,001 mm/aivohalvaus

Säädä sidoksen nopeussuhde arvoon 0,4

Hierovan vilja

Ilmiö: "Kaljupisteet" ilmestyvät jauhatuspyörän pinnalle

Mahdolliset syyt:

Riittämätön sidoslujuus

Liiallinen iskukuorma

Jäähdytysnesteen korroosio

Ratkaisu:

Käytä erittäin lujaa mikrokiteistä keraamista sidosta

Optimoi leikkausmenetelmä (käytä kaltevaa leikkausta, kulma <5 °)

Vaihda jäähdytysnesteen tyyppi (vältä rikkiä sisältäviä lisäaineita)

Prosessijärjestelmäongelmat

Alhainen prosessointehokkuus

Ilmiö: 30%: n väheneminen metallien poistosuhteessa

Mahdolliset syyt:

Hiomapyörän tylsyys

Riittämätön hiomisteho

Konservatiiviset prosessiparametrit

Ratkaisu:

Toteuttaa kuntovalvonta:

Aseta tehokynnys (85% nimellisvirtalähdyksestä)

Käytä akustista emissioanturia jauhatuspyörän kunnon seuraamiseen

Ulottuvuuden epävakaus

Ilmiö: Erojen mittavaihtelu> 0,005 mm

Mahdolliset syyt:

Kertynyt lämpömuodostus

Mittausjärjestelmän virhe

Kompensoimattomat hiomapyöräkulut

Ratkaisu:

Toteuttaa lämpötilan kompensointi:

Koneen lämmittelyaika ≥ 2 tuntia

Asenna ympäristön lämpötilanhallintajärjestelmä (20 ± 1 ° C)

Luo automaattinen korvausmekanismi:

Liipaisin online -mittaus joka 10 osaa

Korjaa z-akselin koordinaatti automaattisesti PLC: n kautta

Hätävirheet

Hiomapyörän halkeama

Hätätoimenpiteet:

Paina heti hätäpysäytyspainiketta

Tarkista suojakannen eheys

Tutkimuksen syyt:

Yli nopeus (tarkista enimmäisnopeustarra)

Liiallinen asennusjännitys (vääntömomentti laipan pultit käsikirjan mukaan)

Työkappaleen puristushäiriö

Hätätoimenpiteet:

Tarkista puristimen hydraulinen paine sammutuksen jälkeen (yleensä 3-5 MPa)

Käytä toissijaista paikannusliuosta (mekaaninen paikannus pneumaattinen puristus)

Lisää visuaalinen tarkastus avainprosesseihin (oikean kiinnittimen vahvistamiseksi)

Ennaltaehkäisevä huoltosuositukset

Luo seurantaloki:

Tallenna hiontavoimakäyrä jokaisen sidoksen jälkeen

Radan hiontapyörän elämän suuntaukset (ohjauskaavion hallinta)

Varaosien hallinta:

Ylläpidä hätätapahtumia (timanttirullia)

Karan laakerin varaosat (suositeltu pakollinen vaihtaminen 8000 tunnin kuluttua)

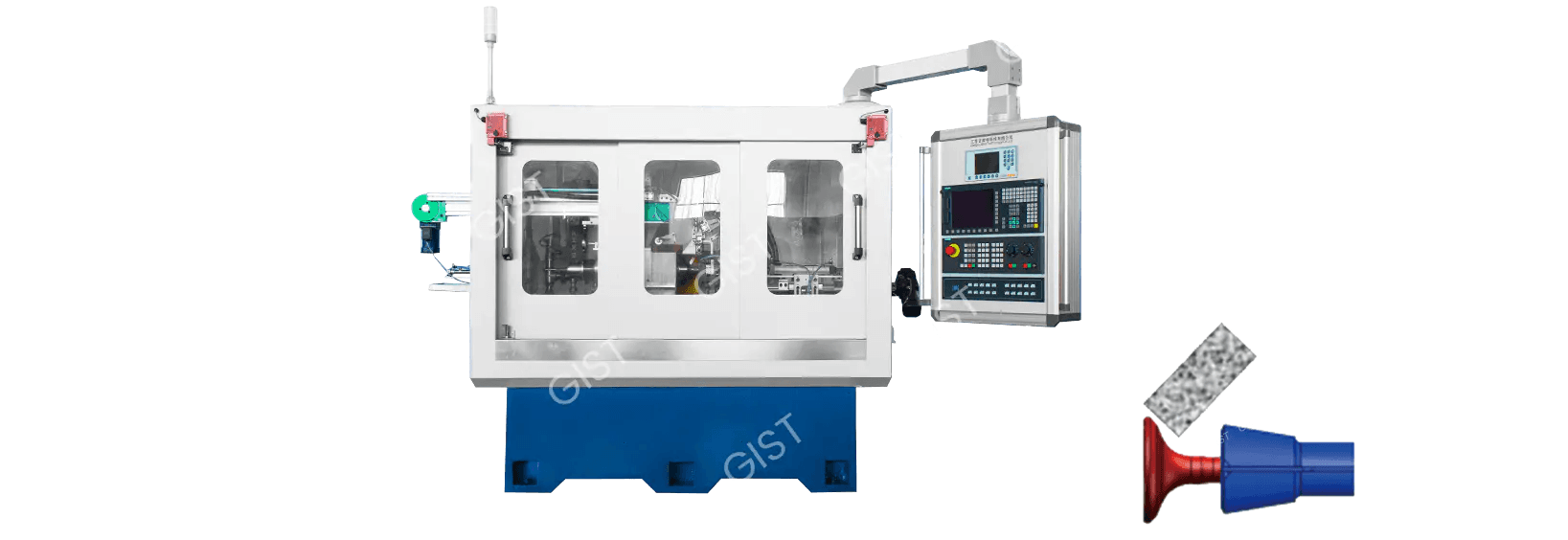

4. Keraamisen CBN -pyörän tarkkuuskartion hiomakoneen päätoiminnot ja edut

Päätoiminnot

Keraamiset CBN-pyörän tarkkuuskartiohjaimet ovat huippuluokan laitteita, jotka on erityisesti suunniteltu koneisiin tarkkaan kartiomaisiin osiin. Niiden ydintoiminnot ovat seuraavat:

Korkean kartion muodostaminen

Mikronitason työstötarkkuuden saavuttaminen (pyöreys ≤ 1μm, kartion kulmatoleranssi ± 0,003 °).

Voi käsitellä erilaisia kartiomaisia rakenteita:

Automotive -vaihteiston synkronointikartiot

Ilma -aluksen moottorin kiinnitys- ja Tenon Groove -kartiot

Tarkkuuslaakerin kilparatoja

Työkalun reunan helpotuskartiot

Käsittely vaikeasti koneisiin

Suunniteltu korkea-arvoisille materiaaleille:

Karkaistu teräs (HRC60)

Korkean lämpötilan seokset (Inconel 718 jne.)

Karbidi (yg8 jne.)

Ratkaise perinteisten jauhatuspyörien ongelmat, jotka eivät "pysty jauhamaan" ja alttiita palovammoille

Yhdistetyt koneistusominaisuudet

Integroitu kääntymisprosessi

Täydellinen monitoiminen koneistus yhdessä kiinnitysasetuksessa:

Kartion lieriömäinen pinta

Lopeta kasvokampanja

Profilointipintaura

Ydin edut

Erittäin pitkä työkaluelämä

Vertailukohta	Korundumin hiomapyörä	CBN: n hiomapyörä
Pukeutumiselämä	50 kappaletta	2000 kappaletta
Koko käyttöikä	200 kappaletta	50 000 kappaletta
Pukeutumistiheys	Kahdesti vuoroa kohti	Kerran viikossa

Erinomainen pinnan laatu

Pinnan karheus RA saavuttaa 0,1 μm (peilin viimeistely)

Ei polttokerroksen syvyyttä <2 μm (tavanomaiset jauhamispyörät> 10 μm)

Jäännösjännitys, joka on ohjattu -200MPA: n sisällä (puristusjännitystila)

Korkean tehokkuuden koneistustehokkuus

Parantunut metallinpoistoaste merkittävästi:

Sammuttua terästä: 2,5 mm³/mm · S (tavanomainen prosessi 0,8 mm³/mm · s)

Karbidi: 1,2 mm³/mm · S (tavanomainen prosessi 0,3 mm³/mm · s)

Leikkausjakso väheni 40%-60%

Energiansäästö ja ympäristöystävälliset ominaisuudet

Energiankulutuksen vertailu:

Tavanomainen hiomakone: 25 kW · h/100 kappaletta

CBN -hiomakone: 8 kW · h/100 kappaletta

Jätteiden vähentäminen:

Hioma -sirut vähenivät 80%

Jäähdytysnesteen kulutus väheni 50%

Älykäs prosessin hallinta

Varustettu online -mittausjärjestelmällä (laser/kosketustyyppi)

Mukautuva korvaustoiminto:

Korjaa automaattisesti jauhatuspyörien kulumisen

Reaaliaikainen kompensointi lämpömuodosta

Digitaalinen kaksoisjärjestelmä ennustaa koneistustuloksia

Tekniset läpimurrot

Aineellinen innovaatio

Nano-keraamisen joukkovelkakirjalainan tekniikka:

Taivutuslujuus nousi 180 MPa

Lämmönkestävyys kasvoi 30%

Monikerroksinen komposiittikohde:

Peruskerros: Korkeasti matriisi

Siirtymäkerros: Gradienttimateriaali

Työkerros: CBN -mikrikiteiden aggregaatit

Käsitellä innovaatioita

Kryogeeninen hiomatekniikka:

Työkappaleen lämpötila <150 ° C (tavanomainen prosessi> 400 ° C), joka on saavutettu korkeapaineisen suihkun jäähdytyksen avulla

Tärinän tukahduttamistekniikka:

Aktiivinen vaimennusjärjestelmä hallitsee värähtelyn amplitudia 0,5 μm: n sisällä

Laitteiden integraatio

Viiden akselin kytkentätoiminto:

Akselien suurin kytkentämäärä: x/y/z/akseli/keskipiste

Paikannustarkkuus: 5 μm 5 μm/300 mm

Modulaarinen suunnittelu:

Nopea hiontapyörän yksikön vaihto (<10 minuuttia)

Valinnaiset kääntämis-/jyrsintätoimintomoduulit

Teollisuuden sovellusarvo

Autoteollisuus

Vaihteiston synkronointikartion koneistus:

Koneistustarkkuus parani DIN 5: ksi

Yksikkökustannukset vähenivät 35%

Uusi energiaajoneuvon moottorin akselikartion koneistus:

Saavuttaa 0,005 mm: n istuvuuden toleranssi

Poista perinteiseen kokoonpanoon liittyvä meluongelma

Ilmailu-

Moottorin terän kiinnitys ja koneistus:

Väsymys elämä kasvoi 3 kertaa

Koneistusjakso väheni 8 tunnista 2,5 tuntiin

Laskeusvaihteen laakerin koneistus:

Pinnan eheys täyttää AMS2420 -standardit

Romunopeus laski 15%: sta 0,5%: iin

Työkalujen valmistus

Karbide poran takakulma koneistus:

Leikkausreuna serraatio <3 μm

Työkalun käyttöikä kasvoi 50%

Korkeat jauhamileikkurit kapenevilla varsilla:

Yhteysalue> 90%

Toistettavuuden puristaminen 1μm

Tulevat kehitysohjeet

Älykkäät päivitykset:

Integroitu AI -prosessin optimointijärjestelmä

Itseoppimisen jauhatuspyörän kunto-ennustemallin kehittäminen

Vihreä valmistus:

Kuiva hiontateknologian läpimurto

Hajoavien sideaineiden kehittäminen

Erittäin varmuuksien koneistus:

Nanomittakaavan pinnan karheuden saavuttaminen (RA <0,05 μm)

Atomitason poistoprosessien kehittäminen

5. Yleinen ongelmanratkaisu- ja huolto -opas keraamisille CBN -hiontapyörien tarkkuuskartion hiomakoneille

Yleisten ongelmien diagnoosi ja vianetsintä

Epänormaalin työstötarkkuuden vianmääritys

Epänormaali koneistustarkkuus ilmenee pääasiassa liiallisena kartiokulmana ja huonoina kierroksina. Liiallinen kartiokulma viittaa tyypillisesti yli ± 0,01 °: n poikkeamaan todellisen koneistetun kartiokulman ja suunnitteluvaatimuksen välillä, kun taas huono pyöreys osoittaa yli 2 μm: n poikkeaman koneistetusta pyöreästä poikkileikkauksesta.

Liiallisen kartiokulman kannalta kalibroitu on kalibroitava konetyökalun geometrinen tarkkuus. Laser -interferometriä on suositeltavaa tarkistaa kunkin kone -akselin kohtisuorisuus, etenkin X- ja Z -akselien välinen kohtisuoruus. Tämä testi tulisi suorittaa sen jälkeen, kun koneen käyttölämpötila on vakiintunut, ja se vaatii tyypillisesti 1-2 tunnin lämmittelyajoa. Jos kohtisuorisuuden poikkeama havaitaan, se tulisi korjata työstötyökalun valmistajan ohjeiden mukaisesti. Tämä saavutetaan yleensä säätämällä opaskiskon levyvälitys 0,005-0,01 mm: n sisällä.

Hiomapyörän kastike on myös merkittävä tekijä, joka vaikuttaa kartiokulman tarkkuuteen. Timanttirullasidosta on suositeltavaa, kastikkeiden syöttönopeus on 0,002-0,005 mm. Kastikkeen jälkeen tarvitaan vähintään kolme kipinättömän kiillotussykliä hiomapyörän pinnalla olevien hiomajyvien yhdenmukaisuuden ja terävyyden varmistamiseksi. Korkean tarkkuuden kapenevaa koneistamista varten on suositeltavaa testata jauhaa yksi tai kaksi työkappalaa ennen lopullista työstöä. Vasta kun tyydyttävät mittaukset on saatu massatuotanto.

Huono pyöreys liittyy usein läheisesti työstökalun karan tilaan. Tarkista ensin karan säteittäinen runo, jonka ei pitäisi ylittää 0,003 mm valintaosoittimella. Jos tämä arvo ylitetään, karan laakerit on ehkä vaihdettava. Lisäksi jauhatuspyörän on oltava dynaamisesti tasapainossa G1.0 -standardeihin, ja epätasapaino on hallittu 0,4 g · mm/kg. Nopea hionta (lineaariset nopeudet, jotka ylittävät 80 m/s), online-dynaaminen tasapainotusjärjestelmää suositellaan reaaliaikaiseen seurantaan ja säätämiseen.

Pinnan laatuvaurioiden ratkaiseminen

Pinnan laatuvirheet sisältävät tyypillisesti chatter -merkinnät, palovammat ja liiallinen karheus. Chatter -merkinnät voidaan luokitella säännöllisiksi ja satunnaisiksi.

Säännölliset chatter -merkinnät näkyvät tyypillisesti yhtenäisinä, jaksollisina raidoina, joiden aallonpituus on välillä 0,1 - 0,5 mm. Tämän tyyppinen ongelma johtuu pääasiassa järjestelmän värähtelystä. Hoitotoimenpiteisiin sisältyy: hiomauspyörän tarkkaan tasapainottaminen sen varmistamiseksi, että se täyttää G1.0 -standardit; Karan nopeuden säätäminen ja FFT -spektrianalyysin käyttäminen resonanssitaajuuksien tunnistamiseksi herkkien nopeusalueiden välttämiseksi; ja tarkistamalla työstötyöryhmän säätiö, varmistaaksesi, että tärinätasot ovat alle 2 μm/s.

Satunnaiset chatter -merkinnät näkyvät epäsäännöllisinä pintamerkinä, mikä osoittaa usein mahdollisen karanlaakerin kulumisen. Laakerit on tarkistettava ja vaihdettava tarvittaessa. Korvattaessa kiinnitä huomiota esikuormaan. Liiallinen esikuormitus voi johtaa ennenaikaiseen laakerin epäonnistumiseen.

Pintapoltteet johtuvat pääasiassa hioma -alueen liiallisista lämpötiloista. Ratkaisuihin kuuluu: Jäähdytysnesteen virtausnopeuden nostaminen vähintään 2 l/min millimetriä hiontapyörän leveyttä; Jäähdytysnesteen suuttimen asennon tarkistaminen varmistaaksesi, että se on kohdistettu hionta -kosketusvyöhykkeen kanssa; Hiomaparametrien optimointi, syöttönopeuden vähentäminen ja kiillotussyklien lukumäärän lisääminen. Vakavien palovammojen, lasitetun CBN -hiomapyörän korvaaminen yhdellä, jolla on korkeampi lämmönjohtavuus, voi olla tarpeen.

Liiallinen karheus liittyy usein jauhatuspyörän tilaan. Kun jauhatuspyörän hiekka tulee tylsää, pinnan karheus huononee merkittävästi. Hiomapyörän pukeutuminen on välttämätöntä, ja testikkeet on suoritettava pukeutumisen jälkeen kunnon todentamiseksi. Jos ongelma jatkuu, harkitse siirtymistä hienompaan hiontapyörään tai vähentämällä syöttötapaa 50%.

Hiontapyörän poikkeavuuksien käsitteleminen

Pyörän hionta poikkeavuudet ilmenevät pääasiassa liiallisena kulumisena ja hankaava viljahäviö. Hiomapyörän liiallinen kuluminen tarkoittaa, että sen käyttöikä on huomattavasti odotettua alhaisempi, mikä mahdollisesti saavuttaa vain 50% tai jopa vähemmän sen normaalista elinaikasta.

Suurimpia liiallisen kulumisen syitä ovat virheellinen hiomapitoisuus, muutokset työkappaleen materiaalien ominaisuuksissa ja virheelliset pukeutumisparametria -asetukset. Vaikeaa koneita koskevia materiaaleja, kuten kovetettua terästä, on suositeltavaa käyttää jauhatuspyörää, jonka CBN-pitoisuus on 100–125%. Kun koneistavat seokset, jotka sisältävät kovia vaiheita, pitoisuus voidaan vähentää 75%: iin 100%: iin. Kastikkeiden parametrien suhteen sidossyöttö on pelkistettävä arvoon 0,001 mm/isku, ja sidosnopeussuhde tulisi säätää noin 0,4: een.

Grit -leviäminen ilmenee paikallisina "kaljupisteinä" jauhatuspyörän pinnalla. Nämä paikalliset "kaljupisteet" liittyvät tyypillisesti riittämättömään sidoslujuuteen, liiallisiin iskukuormituksiin koneistuksen aikana tai jäähdytysnesteen korroosioon. Ratkaisuihin kuuluu: vaihtaminen hiontapyörään, jolla on erittäin luja mikrokiteinen keraaminen sidos; Koneistuspolun optimointi käyttämällä alle 5 °: n rampeettua pääsyä oikean kulman leikkausten aiheuttamien vaikutusten välttämiseksi; ja jäähdytysnesteen koostumuksen tarkistaminen, jotta vältetään syövyttäviä lisäaineita sisältäviä jäähdytysnesteitä, kuten rikkiä.

Hätäsuunnitelma

Hiontapyörän murtuma hätätilante

Hiomapyörän murtuman sattuessa käyttäjän tulee heti aktivoida hätäpysäytyspainike irrottaaksesi virran koneen. Tarkista sitten suojapeitteen eheys varmistaaksesi, että mikään lentävät roskat eivät voineet vahingoittaa ketään. Onnettomuustutkimuksen tulisi keskittyä: ylittääkö hiomapyörän nopeus etiketissä määritetyn enimmäisnopeuden; onko laipan kiinnitys tasaisuus 0,01 mm; ja onko hiontapyörä vanhentunut vai varastoidaanko väärin.

Työkappaleen puristushäiriöiden vastaus

Työkappaleen puristushäiriö voi johtaa vakaviin turvallisuusriskeihin ja työkappaleen epäonnistumiseen. Parannustoimenpiteisiin sisältyy kaksoispaikannusjärjestelmän käyttöönotto: mekaaninen paikannus vertailuasennon, hydraulisen kiinnittimen varmistamiseksi primaarisen kiinnitysvoiman ja pneumaattisen lukituksen varmistamiseksi turvaominaisuutena. Visuaalinen tarkastus voidaan lisätä myös työkappaleen kiinnittämisen vahvistamiseksi ennen käsittelyä.

Yleiset ongelmaratkaisut:

Oire	Mahdollinen syy	Ratkaisu
Työkappaleen pintaväri	Hiontapyörän epätasapaino/karan laakerin kuluminen	Tasapainotus/korvaa laakerit
Kapeneva kulman tarkkuus ylittää	Koneen geometrisen tarkkuuden menetys	Kalibroi konekone- ja opastie
Liiallinen hiontapyörän kuluminen	Liialliset hiontaparametrit	Vähennä lineaarista nopeutta 15%-20%
Työkappaleen pintapoltto	Riittämätön jäähdytys-/hiomapyörän tylsyys	Lisää jäähdytysvirtausta/vaihda ajassa
Vähentynyt jauhamisen tehokkuus	Hiomapyörän huokoset tukkeutuneet	Tyhjennä tai palauta erityisellä puhdistustangolla

Ennaltaehkäisevä huoltojärjestelmä

Päivittäiset huolto -avaimet

Päivittäinen huolto on välttämätöntä laitteiden pitkäaikaisen, vakaan toiminnan varmistamiseksi. Ennen kunkin työvuoron alkamista on suoritettava seuraavat tarkastukset: Jäähdytysnesteen pitoisuus on tarkistettava refraktometrillä varmistaaksesi, että pitoisuus pysyy 4% -6%: n alueella; Ilmajärjestelmän paine on tarkistettava, jotta käyttöpaine on 0,5-0,7 MPa; ja jauhatuspyörä on tarkistettava visuaalisesti halkeamien, vikojen tai muiden poikkeavuuksien varalta.

Siirtymisen jälkeinen ylläpito on yhtä tärkeää ja sisältää: työpöydän ja magneettisen erottimen puhdistamisen metallirien ja hankaavan muodostumisen poistamiseksi; Pyyhi opasväylän vartijoita estämään sirut pääsemästä opasväyläpintaan; Pyörän pukeutumistietojen tallentaminen ja vuoron aikana käsiteltyjen työkappaleiden lukumäärä ja täydellisen laitekäyttötietueen ylläpitäminen.

Säännöllinen huoltosuunnitelma

Viikoittainen ylläpito keskittyy ohjausvoitelujärjestelmän tarkistamiseen varmistaakseen, että rasvataso on vähintään 80% ja että voitelulinjat ovat esteettömiä. Hydraulinen järjestelmä tulisi tarkistaa perusteellisesti kuukausittain, keskittyen suodattimen paine -eroon. Jos paine -ero ylittää 0,3 MPa, suodatin on vaihdettava.

Karan järjestelmä tulisi tarkistaa ammattimaisesti neljännesvuosittain käyttämällä korkean tarkkuuden mikrometriä karan säteittäisen runoutin mittaamiseksi, jonka ei pitäisi ylittää 0,002 mm. Karan lämpötilan nousu tulisi myös tarkistaa; Sen ei pitäisi ylittää 15 ° C neljän tunnin jatkuvan toiminnan jälkeen. Vuotuinen huolto vaatii ammattian teknikon suorittamaan työstökalun täydellinen kalibrointi ja palauttamaan kaikki tehdasstandardien paikannustarkkuus.

Avainkomponentin elämänhallinta

Ydinkomponenttina karanlaakerit suositellaan korvaamaan 8000 toiminnan jälkeen pintaolosuhteista riippumatta. Opastien liukusäätimien elinikä on tyypillisesti viiden vuoden ajan, ja ne tulisi korvata nopeasti tarkkuuden menettämisen välttämiseksi. Hiomapyörän laippa on tarkistettava vääntömomentin 2 000 tunnin välein turvallisen ja luotettavan asennuksen varmistamiseksi. Jäähdytysneste tulisi korvata kokonaan kolmen kuukauden välein, jotta voidaan estää koneistusten suorituskyky.

Keraamiset CBN -hiontapyörän tarkkuuskartion hiomakoneen huolto -opas

Huoltokategoria	Huoltokappale	Käyttötiedot ja standardit	Kiertää	Kirjaa
Päivittäinen huolto	Jäähdytysnesteen tarkastus	Tarkista pitoisuus (4%-6%), pH (8,5-9,5), suodatustarkkuus ≤ 25 μm	Vuoroa kohden	Tallenna keskittyminen ja epäpuhtaudet
	Hiontapyörän silmämääräinen tarkastus	Tarkista halkeamat, viat ja löysät hioma -hiukkaset ja puhdasta ilman reikää (0,6mPa ilmapistoolia).	Joka vuoro	Ota valokuvia ja arkistoi kaikki poikkeavuudet.
	Tarkasta ilmanpainejärjestelmä.	Varmista, että paine on välillä 0,5-0,7MPa ja että putkistossa ei ole vuotoja.	Joka vuoro	Tallenna painearvo.
Viikoittainen huolto	Opas rautatievoitelu	Lisää erityinen rasva, täytä ≥ 80%	Viikoittain	Tallenna voitelupisteet ja määrät
	Hydraulisen järjestelmän tarkastus	Tarkista suodattimen paine -ero (<0,3 MPa) ja öljytaso merkityn alueen sisällä.	Viikoittain	Tallenna paine -differentiaali- ja öljytaso.
	Hiontapyörän dynaaminen tasapainon tarkistus.	Käytä dynaamista tasapainottajaa kalibroidaksesi G1.0: een (epätasapaino ≤ 0,4 g · mm/kg).	Viikoittain tai vaihtamisen jälkeen.	Tallenna epätasapaino.
Kuukausittainen huolto	Karan tarkkuustarkastus	Mittaa säteittäinen runo (≤0,003 mm) ja aksiaalinen pelaaminen (≤0,002 mm)	Kuukausittain	Tallenna tarkastusraportti
	Jäähdytysnesteen vaihto	Vaihda jäähdytysneste kokonaan ja puhdista putket ja säiliö.	Joka kolmas kuukausi	Tallenna korvauspäivä ja mallinumero.
	Konetyökalun geometrinen tarkkuuskalibrointi.	Tarkista kunkin akselin pystysuuntaisuus laser -interferometrillä (x/z -akseli ≤ 0,005 mm/300 mm).	Neljännesvuosittain	Pidä kalibrointitodistus tiedostossa.
Vuotuinen kunnossapito	Täysi koneen uudistus	Sisään	Vuosittain	Täydellinen huoltoraportti
Avainkomponentin elämänhallinta	Karan laakerinvaihto	Pakollinen vaihto 8000 toiminnan jälkeen, käyttämällä keraamisia laakereita	Tunnilla kertynyt	Tietueen vaihtoaika ja erä
	Vaihda opaskiskot ja liukusäätimet	Korvaa joka viisi vuosi tai kun merkittävä leikki kehittyy	5 vuotta	Tallenna korvaavan syy
	Hiontapyörän laipan kalibrointi	Tarkista tasaisuus (≤ 0,01 mm). Pultin vääntömomentti on noudatettava valmistajan ohjeita.	2000 tunnin välein	Tallenna vääntömomentin arvo
Hätävaste	Hiomapyörän halkeama	Pysäytä heti kone → Tarkista suojakansi → Tarkista nopeus-/asennusongelmat → Vaihda hiontapyörä	Jos halkeama	Täytä tapahtumaraportti
	Työkappaleen puristushäiriö	Stop Machine → Tarkista puristimen paine (3-5 MPa) → Lisää visuaalinen tarkastus → Optimoi paikannus	Kun tämä tapahtuu	Tallenna korjaavat toimenpiteet

Huoltovarotoimet:

Turvallisuus ensin: Irrota virtalähde ennen huoltoa ja vapauta paine. Käytä suojavarusteita.

Työkalut: Käytä valmistajan suosittelemia tarkastustyökaluja (kuten laserterferometrit ja dynaamiset tasapainottajat).

Tietojen jäljitettävyys: Jokaiselle huoltotoimenpiteelle vaaditaan allekirjoitusvahvistus, ja tiedot arkistoidaan vähintään kolme vuotta.

Epänormaali varoitus: Sammuta heti tutkintakoneen, jos havaitaan ongelmia, kuten lisääntynyt värähtely tai epänormaali lämpötilan nousu.

6. Keraamiset CBN -hiomapyörän tarkkuuskartion hiomakoneen usein kysyttyjä kysymyksiä

Mitkä ovat edut lasitetuille CBN -hiomapyörille perinteisten jauhatuspyörien yli?

Vastaus:

Erittäin pitkä käyttöikä: CBN: n kovuus on toiseksi vain timantti, ja sen kulutuskestävyys on yli 100 kertaa suurempi kuin korundin jauhatuspyörien, mikä vähentää merkittävästi vaihtotaajuutta.

Korkea lämpöstabiilisuus: CBN kestää lämpötiloja jopa 1400 ° C: seen, estäen työkappaleen palovammoja (tavanomaiset jauhatuspyörät epäonnistuvat 800 ° C: ssa).

Suuri tarkkuuspistointi: Lasitetulla sidoksella on erinomainen jäykkyys, vakaat jauhatusvoimat ja se voi saavuttaa alle 1 μm: n kapeneva pyöreys.

Korkea hyötysuhde: Metallin poistoasteet nousevat 30%-50%, mikä tekee siitä sopivan vaikeasti koneiden materiaaleille, kuten kovettuneille teräs- ja korkean lämpötilan seoksille.

Kuinka voin valita oikean lasitetun CBN -hiomapyörän? V: Seuraavat parametrit on säädettävä työkappaleen materiaalin ja tarkkuusvaatimusten perusteella:

Hiekkakoko:

Karkea jauhaminen (RA 0,8 μm): #80- #120

Hieno hionta (RA 0,1 μm): #400- #2000

Keskittyminen:

Karkaistu teräs: 100%-150%

Karbidi: 75%-100%

Sideaine:

Lasivaiheinen keraaminen: Yleiskäyttöinen

Mikrokiteinen keraaminen: Korkeat sitkeysvaatimukset

Kuinka ratkaista chatter -merkinnät kartion jauhamisen aikana?

V: Vianmääritysvaiheet:

Dynaaminen tasapainotus: Hiomapyörän on oltava G1.0 -aste (epätasapaino ≤ 0,4 g · mm/kg).

Tarkista karan laakerit: Vaihda, jos radiaalinen vuode> 0,003 mm.

Säädä parametrit:

Vähennä lineaarista nopeutta 10% -15% (esim. 120 m/s-100 m/s).

Vähennä syöttöaste 50%: iin alkuperäisestä arvosta.

Optimoi puristus: Lisää työkappaleen tukipisteitä ja vähennä ylittämistä.

Mikä voi olla syy hiottavan pyörien käyttöiän äkilliseen pienenemiseen?

Vastaus: Yleiset syyt ja ratkaisut:

Aiheuttaa	Ratkaisu
Liialliset hiontaparametrit	Vähennä viivanopeutta tai syötteenopeutta
Riittämätön jäähdytysnesteen pitoisuus (<4%)	Täydentää konsentraattia 6%: iin
Hiomapyörän huokoset tukkeutuivat	Puhdista 0,6 MPa korkeapaineisella ilmapistoolilla
Vaihda työkappalemateriaali (sisältää kovan vaiheen)	Käytä korkeampaa pitoisuutta (150%) tai hienompaa hiomapyörää

Kuinka voin välttää työkappaleen palovammoja kartion jauhamisen aikana?

Vastaus:

Jäähdytysoptimointi:

Virtausnopeus ≥ 15 l/min · mm (jauhatuspyörän leveys)

Käytä sisäisesti jäähdytettyä hiomapyörää tai kaksoissuuttoa (15 ° kulma)

Prosessin säätö:

Lisää kiillotussyklien lukumäärää (≥ 3 kipinättömiä jauhoja)

Vähentää rehua 30%

Hiomapyörän valinta:

Käytä hiontapyörää, jolla on korkea huokoisuus (30%-40%) lämmön hajoamisen parantamiseksi.

Kuinka voin ratkaista kartion kulman poikkeamat (> ± 01 °) koneistuksen jälkeen?

Vastaus:

Koneen geometrisen tarkkuuden kalibrointi:

Tarkista x/z -akselin kohtisuorisuus (virhe ≤ 0,005 mm/300 mm) käyttämällä laser -interferometrillä.

Hiomapyörän kastikulan korjaaminen:

Kalibroida timanttialuspukeja vakiokulmalohkolla. Tarkista valaisimen jäykkyys:

Hallitse puristusvoimaa 3-5 MPa: ssa työkappaleen muodonmuutoksen estämiseksi.

Tarvitseeko lasitettu CBN -hiomapyörä erityistä kastiketta?

Vastaus:

Pidekkari: Timantirullia suositellaan (pitkä käyttöikä ja suuri tarkkuus).

Parametria -asetukset:

Pidonsyöttönopeus: 0,002-0,005 mm/aivohalvaus

Pidonopeussuhde: 0,4 - 0,8 (jauhatuspyörä rulla -lineaarinen nopeussuhde)

Hiomavaatimukset: Kasketuksen jälkeen vaaditaan kolme kipinävapaa siirtoa.

Mitä säätöjä vaaditaan hiontapyörän asentamisen jälkeen?

Vastaus:

IDLE -ajokoe: Nosta nopeus asteittain toimintanopeuteen ja suorita 30 minuuttia.

Dynaaminen tasapainotus: Käytä online -tasapainottajaa sopeutuaksesi G1.0: een.

Testaa jauhamisen varmennus:

Prosessi 2-3 Näytteet ja tarkista mitat ja pinnan laatu.

Säädä hienoksi pukeutumismäärät tai jauhatusparametrit tulosten perusteella.

7. Yleiset ongelmat ja ratkaisut keraamisten CBN -hiontapyörän tarkkuuskartion hiomakoneiden käytön aikana

Pintalaadun ongelmat

Säännölliset chatter -merkinnät

Ominaisuudet: Jaksolliset striaatiot, joiden aallonpituus on 0,1-0,5 mm

Korjauskeino:

Tarkista säätiön värähtely (pitäisi olla ≤2μm/s)

Säädä nopeus resonanssitaajuuksien välttämiseksi

Käytä epätasaisesti etäisyydellä olevaa hiomapyörää (spiraalihuilu)

Pintapoltto

Kriteerit: hapen värjäyskerros

Tärkeimmät vastatoimet:

Lisää jäähdytysnesteen virtausnopeus ≥15 l/min · mm

Hyväksy sisäisesti jäähdytetty jauhamissuunnittelu

Vähennä rehun määrää 30% ja lisää kolme ylimääräistä kiillotuspäästöä

Hiomapyörän poikkeavuudet

Epänormaali kuluminen

Tyypillinen tapaus: Elinikä vähenee yli 50%

Optimointiratkaisu:

Säädä CBN-pitoisuus (100-125% kovetetulle teräkselle)

Modifioida pukulametrit (syöttönopeus ≤ 0,001 mm/aivohalvaus)

Hierovan vilja

Oire: "Kalju pisteet" ilmestyy jauhatuspyörän pinnalle

Perus Syy:

Sidoslujuushaittoja

Oikean kulman leikkausvaikutus

Parannusmenetelmät:

Käytä mikrokiteistä keraamista sidoshiomapyörää

Hyväksy <5 ° kaltevuusleikkausmenetelmä

Prosessijärjestelmäongelmat

Ulottuvuuden epävakaus

Avainohjauspisteet:

Ympäristön lämpötilan säätö 20 ± 1 ° C: ssa

Liipaisin online -mittauskorvaus 10 kappaleessa

Luo lämmön muodonmuutoksen kompensointimalli

Hätävirheet

Hiomapyörän halkeama

Hätätoimenpiteet:

Välitön hätäpysäytys

Tarkista suojakannen eheys

Tarkista, ylittääkö nopeus rajan

Työkappale lentävä

Ennaltaehkäisevät toimenpiteet:

Käytä mekaanista ja hydraulista kaksoispistettä

Asenna visuaalinen vahvistusjärjestelmä

Huoltooptimointisuositukset

Päivittäinen tarkastus:

Jäähdytysnesteen pitoisuus (4-6%)

Hiomapyörän ulkonäkö (halkeamat/viat)

Määräaikainen huolto:

Viikoittain: Guideway -voitelu (rasvan täyttö ≥ 80%)

Kuukausittain: Karan runo -tarkastus (≤ 0,003 mm)

Liite: Nopea diagnoositaulukko

Ongelman kuvaus	Ensisijaiset tarkastuskohteet	Määräaika
Naarmuta	Dynaaminen tasapainotus/laakerit	2 tunnin kuluessa
Palovamma	Jäähdytysjärjestelmä	Välitön sammutus
Ulottuvuus	Lämpötilan kompensointi	Ratkaista vuoron aikana

Luonnolliset edut, jotka määritetään materiaaliominaisuuksilla

Korvaamattomat superAbraasiesit

CBN: n (kuutiometrin boorinitridi) on kovuus 4500 HV, toiseksi vain timantille, mutta sen korkean lämpötilan stabiilisuus (1400 ° C) ylittää huomattavasti timantin (joka hapettaa 800 ° C: ssa).

Tyypillinen vertailu: Kun kovettunut teräs (HRC 60), CBN -pyörän elinaika on 100 -kertainen korundin pyörän elinaika.

Lasitetujen sidosten synergistiset vaikutukset: Mikrokiteinen keraaminen rakenne yhdistää jäykkyyden (elastinen moduuli 100 GPA), jolla on itsensä jatko-ominaisuudet.

Hallittava huokoisuus (5%-40%) parantaa lämmön hajoamista hartsi/metallisidoksiin verrattuna.

Läpimurto tarkkuuden säilyttämisessä

Nanotason vakaus

Hioma viljan menetysaste <0,1%/tunti, seuraavien varmistaminen myös 2000 syklin jälkeen:

Pyöreys ≤ 1μm

Kartion kulmatoleranssi ± 0,003 °

Lämmön muodonmuutoksen hallinta

Lämpöjohtavuus on 1300 W/(M · K) ja jauhatusvyöhykkeen lämpötila on 200 ° C alempi kuin Corundumin hiomapyörien.

Mitatut tiedot: Työkappaleen pintalämpötila <150 ° C jauhaa titaaniseoksia (tavanomaiset prosessit> 400 ° C)

Tulevaisuudennäkymä tekninen kehitys

Luonnollinen istuvuus älykkääseen hiontaan

Erittäin ennustettava kulumiskäyttäytyminen, joka sopii:
