Uusi aikakausi superhard -materiaalin hiomisessa: Analyysi keraamisten CBN -hiontapyörien käytön eduista keskittömissä hiomakoneissa

1. Keraamisten CBN -hiontapyörän keskipisteet hiomakoneet

CBN -hiomapyörien lasitettujen CBN

Erittäin korkea kovuus ja kulumisvastus

CBN: n kovuus on toiseksi vain timantti (MicroKovuus HV 4000-5000) ja paljon korkeampi kuin tavallinen korundi (HV 2000-2200). Se voi jauhaa tehokkaasti superhard-materiaaleja, kuten kovettuneita terästä (HRC 60 ja enemmän), sementoitua karbidia ja keramiikkaa, kulumisnopeudella, joka on vain 1/5-1/10 Corundumin hiomapyörät.

Erinomainen lämpövakaus

Lasitetut sidoksen CBN -hiomapyörät ylläpitävät vakaa suorituskyky alle 1000 ° C. Niiden lämpölaajennuskerroin (3,5 × 10 ° C) on paljon pienempi kuin metallisidoksilla, mikä minimoi lämpömuodon jauhamisen ja hiontaa ja estää työkappaleen palovammoja.

Itsensä jaettava ja hallittavissa oleva mikrorakenne

Laskeutunut sidos muodostaa huokoisen rakenteen korkean lämpötilan sintrauksen avulla, jolloin hankaavat jyvät voivat irrottautua helposti passivoinnin jälkeen säilyttäen niiden terävyyden. Säätämällä huokoisuus (5%-30%) ja sidoskaavaa (kuten al₂o₃-sio₂), jauhatuspyörän kovuus ja sirun pitokyky voidaan räätälöidä.

Korkean muodon pidätys

Perinteiset hiomapyörät ovat alttiita profiilille kulumiselle jauhamisen aikana, kun taas lasitetut CBN: n hiomapyörät tarjoavat yli kolme kertaa paremman muodon säilyttämisen, mikä tekee niistä erityisen sopivia tarkkaan keskittämiseen (esim. Laakerin rullakierros ≤ 1μm).

Laskeutuneiden CBN -hiontapyörien tekniset edut keskitetyille hiomakoneille

Parantunut prosessoinnin tehokkuus

Hiomissuhde (G-arvo): CBN-hiomapyörät voivat saavuttaa 2000-5000 (verrattuna 100-300: een korundin hiomapyörien kohdalla), mikä lisää materiaalin poistosuhteita 3-5 kertaa.

Lineaarinen nopeus: tukee 80–120 m/s: n nopeaa hiontaa (verrattuna 60 m/s tavanomaisilla hiomispyörillä), vähentäen yksiosaisen käsittelyajan.

Parannettu pinnan laatu ja tarkkuus

Karkeus (RA): Hieno hionta voi saavuttaa 0,1-0,2 μm, joka on parempi kuin 0,4 μm, joka saavutetaan korundin hiomapyörällä.

Mittaiden konsistenssi: Massatuotantotoleransseja voidaan hallita ± 2 μm: n sisällä.

Alennettu kokonaiskustannukset

Vaikka CBN: n jauhatuspyörät ovat kalliimpia yksikköä kohden, ne tarjoavat 6–12 kuukauden elinajan (verrattuna vain 1-2 viikkoon korundin jauhatuspyörien kanssa), mikä vähentää pyöränmuutosten tarvetta 90%ja kokonaiskustannukset 30%-50%.

Tyypilliset sovellustapaukset

Tapaus 1: Laakerirullan massajauho

Materiaali: GCR15 -laakeriteräs (HRC 62)

Hiomapyörä: keraaminen CBN #180, 100% pitoisuus

Tulos: Pyöreys ≤ 0,8 μm, RA 0,15 μm ja 2-kertainen lisäys päivittäisessä tuotannossa

Tapaus 2: Carbide -työkalun akselin hiominen

Haaste: Tavanomainen jauhamen elämä on vain 4 tuntia

Ratkaisu: Vaihtaminen keraamiseen CBN #320 -hiomapyörään

Tulos: Elämä ulottui 120 tuntiin, ja työkalujen suoruus saavutti 0,005 mm

2. Keraamisten CBN -hiontapyörän keskipisteen hiomakoneiden käyttöperiaate

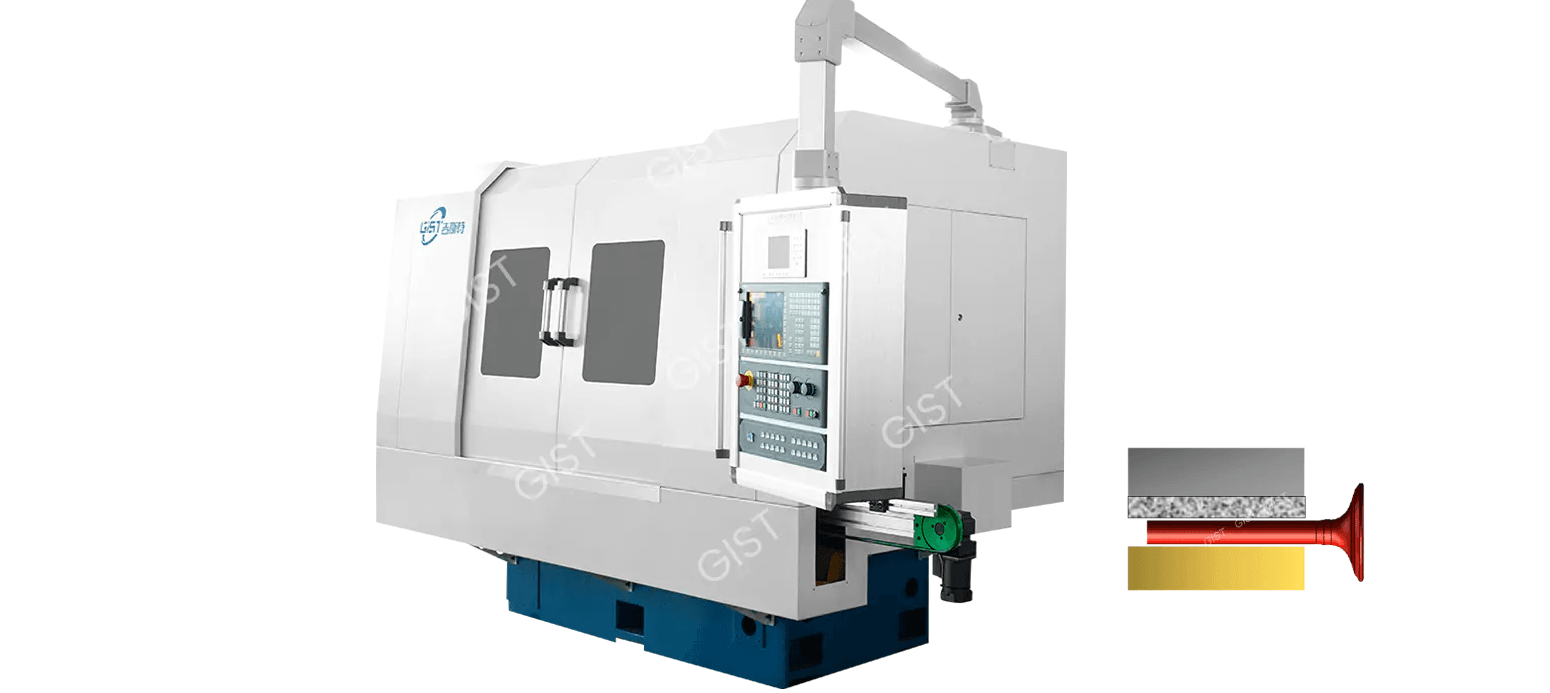

Järjestelmän rakenne ja perusasettelu

Keraamiset CBN -hiomapyörän keskitetyt hiomakoneet koostuvat kolmesta ydinkomponentista:

Hiomapyörä: Laskeutunut sitoutunut CBN

Ohjauspyörä: kumi- tai hartsin sidottu hiomapyörä (halkaisija 200-300 mm) kallistettu 1-5 ° kiertääksesi ja syöttääksesi työkappalaa

Työkappaleen tuki: koostuu etuopaslevystä, takaoppalevystä ja tukilevystä. Vakaan V-muotoisen tukijärjestelmän muodostaminen

Tyypilliset asetteluparametrit:

Hiomapyörän lineaarinen nopeus: 45-60 m/s (vastaa pyörimisnopeutta 1500-2500 rpm)

Opaspyörän nopeus: 20-50 rpm (äärettömästi säädettävä)

Työkappale keskikorkeus: 15% -25% työkappaleen halkaisijasta

Hiomakinematiikka

Pääliikejärjestelmä:

Keraamisen CBN -hiontapyörän kierto myötäpäivään. Muuttuvan taajuusmoottorin ohjaamana nopeuden tarkkuutta säädetään ± 0,5%: lla.

Syöttöliikejärjestelmä:

Ohjauspyörän akselin kallistuskulma α (yleensä 1-5 °).

Ohjauspyörän pinnan nopeus hajotettu:

Ympyrän komponentti: vwork = vguide × cosa (työkappaleen pyöriminen)

Aksiaalikomponentti: vfeed = vguide × sini (ajaa työkappaleen aksiaalisesti)

Työkappaleen pyöristämismekanismi:

Työkappale muodostaa kolmionmuotoisen kosketuskuvion hiontapyörän ja ohjauspyörän kanssa.

Korkean pisteen prioriteetin hiomaperiaate: Pinta-ulkonevat koskettavat ensin jauhatuspyörän ja poistetaan.

Useat kiertot keskimäärin virheitä, saavuttaen lopulta korkean kierroksen.

Erityinen työmekanismi lasitettujen CBN -hiomapyörien kanssa

Mikroskooppinen leikkauskäyttäytyminen:

CBN -hiomajyvän (8000 HV) kovuus on paljon korkeampi kuin työkappalemateriaalin (kovettunut teräs, noin 800 HV).

Yhden hiomajyvän leikkauspaksuus on vain 0,1-5 μm.

Hiomavyöhykkeen lämpötila on 150-200 ° C alempi kuin tavanomaisten jauhatuspyörien.

Itsensä jakamisperiaate:

Lasitetun sidoksen kohtalainen kuluminen aiheuttaa tylsän hiomajyvien poistamisen. Uusien hankaavien jyvien jatkuva altistuminen ylläpitää terävyyttä.

Erityinen huokosrakenne (15-35% huokoisuus) varmistaa riittävän sirutilan.

Mitta tarkkuuden hallinta:

Erittäin matala hiontapyörän kuluminen (0,1-0,3 μm/pala).

Automaattinen kompensointijärjestelmä säätää syötteen online -mittauspalautetta perustuen.

Nopea vakaus

Sallitut lineaariset nopeudet 80-120 m/s (tavanomaiset korundumin hiomapyörät ≤ 60 m/s)

Lasitetun sidoksen korkea jäykkyys tukahduttaa nopean keskipakoiden muodonmuutoksen (laajennuskerroin 3,5 x 10 ° C/° C)

Tarkkuuden säilyttämismekanismi

Halkaisijan kuluminen ≤ 0,003 mm / 10 000 hiomisykliä (korundin hiomapyörät ≥ 0,02 mm)

Dynaamisen tasapainoluokan on täytettävä G2.5 (ISO 1940 -standardi)

Tyypillinen sovellusprosessiesimerkki (laakerirullan koneistus)

Lataus: Syöttää materiaalia automaattisesti värähtelevästä levystä tukilevyyn

Karkea hionta: #120 CBN -hiomapyörä, 0,2 mm: n poisto

Hieno hionta: Vaihda #320 hiomapyörä, 0,01 mm: n poisto

Tarkastus: Online-mittauslaite tarjoaa reaaliaikaisen palautteen mittavirheistä

Kastikkeet: Timantirullan teroittaminen 50 kappaletta (0,003 mm syöttö).

3 . Keraamisten CBN -hiontapyörien keskustattomien hiomakonten tuotteiden edut

Erittäin pitkä käyttöelämä

Keraamiset CBN-hiomapyörät osoittavat huomattavan kestävyyden keskittämättömillä hiomakoneilla, ja ne ylpeilevät käyttöikällä 8-12 kertaa tavanomaisten alumiinioksidihiomapyörien. Jatkuvissa teräskomponenttien koneistuskokeissa ne tuottivat jatkuvasti yli 8000 osaa yhden sidosjakson jälkeen, kun taas tavanomaiset jauhatuspyörät kestivät tyypillisesti vain noin 600 osaa ennen kastikkeen vaatimista. Tämä poikkeuksellinen kestävyys muuttuu suoraan merkittäviksi taloudellisiksi eduiksi: työkalukustannuksia osaa kohti voidaan vähentää 40–60%: lla, jauhatuspyörien muutosten tiheyttä voidaan vähentää yli 85%ja pyörien korvaamisiin liittyvät apurahat voidaan vähentää jopa 70%: lla. Pidempi käyttöikä tarkoittaa myös johdonmukaisempaa koneistuslaatua, joka eliminoidaan pyörien hioma -asteen kulumisen aiheuttamat tarkkuusvaihtelut.

Tarkka käsittelytarkkuus

Tämäntyyppinen hiomakone asettaa uusia teollisuusstandardeja koneistustarkkuuden kannalta. Massatuotannossa halkaisijan hallintatarkkuus voidaan ylläpitää ± 1 mikronin sisällä, ja pyöreys voidaan taata alle 0,5 mikronin, kun koneisiin kovettuneet teräskappaleet. Pinnan karheus voi helposti saavuttaa RA 0-0,2 -mikronien peilin viimeistelyn, ilman palamiskerrosta työkappaleen pinnalla ja säilytti austeniittipitoisuus, joka pidettiin alle 5%. Laakeriteollisuuden sovelluksissa tuotteiden värähtelytasot ovat alentuneet keskimäärin 4 desibeliä, mikä parantaa merkittävästi lopputuotteen suorituskykyä.

Läpimurtotuotannon tehokkuus

Lasitetut CBN: n jauhatuspyörät osoittavat vaikuttavan materiaalin poistoasteen. GCR15: n koneistavan teräksen koneistaessa materiaalin poistoaste voi saavuttaa 15 kuutiometriä millimetriä millimetriä sekunnissa, mikä on 180%: n lisäys tavanomaisiin jauhatuspyöriin verrattuna. Tämä parannus saavuttaa 200%: n, kun koneistat nopeaa terästä ja jopa 250% haastavimmalle nikkelipohjaiselle seokselle, 718. Todellisessa tuotannossa vaihde-akselin koneistuksen sykliika on vähentynyt 45 sekunnista 28 sekuntiin ja öljypumpun roottorien työaika on vähentynyt 55%. Tämä lisääntynyt tehokkuus ei vain lyhennä toimitusjaksoja, vaan myös parantaa merkittävästi laitteiden käyttöä, mikä luo suuremman tuotantokapasiteetin valmistajille.

Laaja materiaalin sopeutumiskyky

Keskimmäiset hiomakoneet, joissa on lasitetut CBN-pyörät, voivat käsitellä käytännöllisesti katsoen kaikki korkeat ja vaikeasti koneita koskevat materiaalit. 60-65HRC: n kovettuneista teräksistä 63-67 hrc: n nopeaan teräksiin, 85-92HRA: n karbideista erilaisiin tekniikan keramiikkaan, he kaikki saavuttavat ihanteelliset koneistustulokset. Korkean lämpötilan seosten alalla ne ratkaisevat onnistuneesti "sirun tarttumisen" ongelmaan; saavuttaa crabidien halkeama, korkealaatuinen koneistus; ja ylläpitää erinomaista pinnan eheyttä materiaaleille, kuten titaaniseos TC4. Tämä laaja sopeutumiskyky antaa yhdelle koneelle mahdollisuuden vastata monenlaisten materiaalien koneistustarpeisiin, mikä parantaa sen hyödyllisyyttä huomattavasti.

Erinomainen prosessin vakaus

Lämpötilan nousu pidetään 2 mikronissa 8 tunnin jatkuvan toiminnan jälkeen, ja integroitu lämpömuodonkorvausjärjestelmä säädetään automaattisesti tarkkuuden ylläpitämiseksi. Kriittisen ulottuvuuden koneistuksen CPK -arvo pysyy vakaana yli 1,67 ja jatkuvassa koneistustestissä, jossa on 2000 osaa, halkaisijan vaihtelu on vain ± 1,5 mikronia. Laitteiden toiminnan värähtely on alle 0,8 mm/s (ISO10816-standardien mukaisesti), ja sen keskimääräinen ongelmaton käyttöaika ylittää 4000 tuntia. Tämä vakaus varmistaa yhdenmukaisen laadun laajamittaisen jatkuvan tuotannon aikana ja vähentää merkittävästi laadukkaita riskejä.

Ympäristöystävällinen käsittely

Energiankulutuksen kannalta lasitetut CBN -hiomapyörät lisäävät efektiivisen jauhatusenergian osuutta 35%: iin, kun taas tavanomaiset jauhatuspyörät kärsivät useista ylimääräisistä tappioista jopa 30%. Vielä tärkeämpää on, että kuiva hionta on mahdollista tietyille materiaaleille, vähentämällä jäähdytysnesteen käyttöä 90%, vähentämällä hiomajätteitä 50%ja vähentämällä käyttömelua 8-10 desibelillä. Nämä ympäristöystävälliset piirteet eivät vain alentaneet tuotantokustannuksia, vaan auttavat myös yrityksiä vastaamaan yhä tiukempia ympäristömääräyksiä.

Täydellinen alusta älykkäälle valmistukselle

Lasitetussa CBN-keskitetyssä hiomakoneessa on kattava teollisuus 4.0 -rajapintaominaisuudet, mikä mahdollistaa avainparametrien, kuten hiontatehon, lämpötilan ja tärinän, reaaliaikaisen seurannan sekä yhdistämisen MES-järjestelmiin OPC UA-standardiprotokollan kautta. Edistyneet AI -algoritmit ennustavat ja kompensoivat automaattisesti jauhatuspyörien kulumista, tarkkuuden ollessa ± 0,5 mikronia. Digitaalisen kaksoistekniikan soveltaminen on mahdollistanut virtuaalisen hiontapyörän käyttöiän ennustamisen tarkkuuden yli 90%. Yhdistettynä prosessiparametrien optimointisuositusjärjestelmään, se tarjoaa ihanteelliset peruslaitteet älykkäiden tehtaiden rakentamiseen.

4

Pyörien asennuksen ja käyttöönoton jauhamisen keskeiset kohdat

Tarkkuus dynaamiset tasapainotusvaatimukset:

Kaksivaiheinen dynaaminen tasapainotus on suoritettava ennen asennusta: karkea tasapainotus (G6.3), jota seuraa hieno tasapainotus (G2.5) asennuksen jälkeen.

Jäännösten epätasapainoa tulisi ohjata 0,5 g · cm: n sisällä, ja värähtelyn tulisi olla ≤ 0,8 μm suurilla nopeuksilla.

Asennus- ja paikannusvaatimukset:

Käytä erillistä hydraulimutteria asennukseen, painostamalla kolmessa vaiheessa määritettyyn vääntömomenttiin (yleensä 120-150 N · m).

Laipan kosketuspinnan puhtauden on oltava RA 0,4 μm tai vähemmän, ja tasaisuus on tarkistettava optisen litteän linssin avulla. (≤0,005 mm)

Prosessiparametrien optimointiohjeet

Nopeuden sovitusperiaatteet:

Suositeltu jauhatuspyörän lineaarinen nopeus on 45-60 m/s. Erityiset säädöt voidaan tehdä materiaalin perusteella:

Karkaistu teräs: 50-55 m/s

Karbidi: 35-45 m/s

Korkean lämpötilan seos: 40-50 m/s

Ohjauspyörän nopeus ja kallistuskulman sovituskaava: v_workpiece = v_guide × cosa (α = 1-5 °)

Jäähdytysjärjestelmän hallintastandardit

Nesteen valintakriteerien leikkaaminen:

Synteettistä leikkausnestettä (pH 8,5-9,5) suositellaan.

Rikkiä tai klooria sisältävän äärimmäisen paineen lisäaineet ovat kiellettyjä (ne voivat syövyttää keraamisia sideaineita).

Suodatuksen tarkkuusvaatimus: ≤10 μm. Magneettista ja paperiteippiä kaksois suodatusta suositellaan.

Jet -parametriasetukset:

Painealue: 3-5 bar (jopa 15 bar korkeapaineinen suihkutus)

Virtausnopeuden laskenta: Q = 0,5 × jauhatuspyörän leveys (l/min)

Suuttimen kulma: 15 ° ± 2 ° suhteessa jauhatuspyörän osaan

Avainohjaimet pukeutumisprosessissa

Timantirullasidos:

Pidonopeussuhde: 0,6 - 0,8 (pyörivä samaan suuntaan)

Syöttönopeus: 0,5-1 μm/kierros, jaettu kahteen vaiheeseen: karkea kastike (2-3 μm) ja hieno kastike (0,5 μm)

Optinen sidoksen kiertonopeus: 30-50 rpm ilman syöttöä

Online -pukeutumisen seuranta:

Akustinen päästöanturi tarkkailee pukeutumisprosessia; AE -signaalin äkillinen muutos> 5 dB laukaisee hälytyksen.

Virranvalvonta: Tarkista heti rullan tila, jos pukekäyttö kasvaa 15%.

Erityisvaatimukset työkappaleen kiinnittämiselle

Keskikorkeuden laskenta:

Empiirinen kaava: H = (0,15-0,25) × D_Workpiece

Korkean tarkkailun koneistamisessa kosketuskulma tulisi mitata käyttämällä lasersiirtymisanturia (29 ° -31 ° on edullinen).

Opas säätömääritykset:

Etuoppaan ja ohjauspyörän välinen rako = 0,5 × työkappaleen halkaisija

Taka-opas tulee vetää sisään 0,02-0,05 mm naarmujen välttämiseksi.

Lavan V-kulmavirheen tulisi olla ≤ 0,5 °.

Erityiset turvallisuustoimenpiteet

Suojalaitteiden tarkastusluettelo:

Hiontapyörän kannen räjähdyspaine ≥ 5 bar

Lukituslaitteen vasteaika <50 ms

Hätäjarrutusetäisyys ≤ 1,5 m (nimellisnopeudella)

Henkilökohtaiset suojeluvaatimukset:

Splinter-kestävät suojalasit on käytettävä (EN166-standardi). Käsineet ovat kiellettyjä säätömekanismeissa.

Kuulonsuojavyöhykkeet (> 85dB) ovat pakollisia.

5. Hätäratkaisut keraamisten CBN -hiontapyörien keskustattomien hiomakoneiden yleisiin ongelmiin

I. Pinnan laadun puutteen käsittelyratkaisut

Määräaikaiset chatter -merkinnät (kala -asteikon merkinnät)

Hätätoimenpiteet:

Vähennä välittömästi jauhatuspyörän nopeutta 10-15%

Lisää jäähdytysnesteen virtausnopeutta 30% ja tarkista suihkekulma

Käytä kannettavaa dynaamista tasapainottajaa nopeaan tarkistukseen (tavoitearvo ≤ 0,8 μm)

Pintapoltteet (värimuutokset/halkeamat)

Hätätoimenpiteet:

Vaihda korkeapaineiseen jäähdytysnesteen tilaan (nosta paine 8-10 bariin)

Vähennä syötteenopeutta puoleen ja vähennä lineaarista nopeutta 3-5 m/s

Käytä "jauhaa ja tauko" ajoittaista prosessia (jauhaa 2 sekuntia, tauko 0,5 sekuntia)

Edistynyt hoito:

Testaa hiontapyörän kovuus (K -luokka suositellaan)

Optimoi pakkausparametrit: Lisää viimeistelyvallankumousten lukumäärä 80-100-kierrokseen

Tarkista CBN -hiomajyvien ulkoneva korkeus (sen tulisi olla ≥ 1/3 jyvien halkaisijasta).

II. Mitarkkuushallinnan ulkopuoliset mittaukset

Halkaisijan ajautuminen

Väliaikainen hallinta:

Ota automaattinen korvaus online -mittausjärjestelmässä (vaiheen koko 0,2 μm)

Lukitse lämpötilan kompensointiparametrit (Δt ≤ ± 1 ° C)

Tarkasta joka 10 kappaletta ja luo SPC -ohjauskaavio

Järjestelmän säätö:

Tarkista ohjauspyörän kaltevuus (kalibroitu laser -interferometrillä, virhe ≤ 0,005 °)

Varmista jauhatuspyörien kulumiskäyrä (on suositeltavaa päivittää korvaus 100 kappaleessa)

Kalibroida työkappale tukee jäykkyyttä (muodonmuutos ≤ 2 μm alle 50 kgf paine)

Pyöreys supleranssi (soikea/rhombus)

Nopeat vastatoimet:

Säädä työkappaleen keskikorkeus 18-25%: iin halkaisijasta

Lisää ohjauspyörän sidostaajuutta (pukeudu joka 50 osaa)

Lisää vaimennuskuminauhat (kovuus 70-80 ranta A) tukilevyyn. A)

Täydellinen ratkaisu:

Tarkkaile työkappaleen kiertorataa stroboskoopilla

Optimoi jauhamispyörän ominaisuudet (säädä huokoisuus 25-30%: iin)

Tarkista karan säteittäinen runo (≤0,001 mm)

III. Prosessijärjestelmän epänormaali käsittely

Epänormaali jauhatuspyörän kuluminen

Hätäinterventio:

Lopeta automaattinen syöttö heti ja siirry manuaaliseen tilaan

Käytä timanttikynää paikallisiin teroituksiin (paine 3-5n)

Vaihda varauspyörän parametrijoukkoon (pienennä hiekkakokoa yhdellä tasolla)

Perussyynalyysi:

Suorita jauhatusvoiman spektrianalyysi (normaali FN/ft = 0,3-0,6)

Tarkista jäähdytysnesteen tunkeutuminen (tiputuskokeen tulisi olla ≤2 sekuntia)

Arvioi työkappaleen materiaalin kovuuspoikkeama (ΔHRC ≤2)

Kertyminen ohjauspyörään

Puhdistus paikan päällä:

Mekaaninen puhdistus kuparilangan harjalla (nopeus ≤10 rpm)

Suihkuta omistettuun puhdistusaineen pesuaineeseen (pH neutraali)

Käännä ohjekylly lyhyesti (≤30 sekuntia)

Ennaltaehkäisevät toimenpiteet:

Asenna apukaavin (rako 0,02-0,05 mm)

Säädä Hihnapyörän nopeussuhde (vguide/vsand = 1/100-1/80)

Kiillota hihnapyörän pinta viikoittain alumiinioksidipastalla

Iv. Laitteiden vika hätätilanne

Karanpeli

Operatiivinen menettely:

Katkaise virran poistaminen hätäpysäytyspainikkeella

Tarkista invertterin vikakoodi (F11 -ylikuormitus on yleinen)

Kampaa moottoria manuaalisesti tarkistaaksesi mekaanisen vastuskyvyn

Mittaa moottorin eristysvastus (≥5MΩ)

Palautusvaiheet:

Vaiheen vaiheen uudelleenkäynnistys (ensimmäinen, tyhjäkäynnillä alhaisella nopeudella 30 minuutin ajan)

Käynnistä moottori uudelleen (20-40-60% rampin lämpötilan nousu)

Suorita dynaaminen tarkkuuden todentaminen (ISO 230-3 -standardi)

Jäähdytysjärjestelmän vika

Väliaikainen kiertotapa:

Aktivoi varmuuskopio-sumujäähdytys (paine 0,3-0,5 MPa)

Käytä kuivaa jäätä paikallisessa jäähdytyksessä (etäisyys ≥ 100 mm)

Vähennä jauhatusparametreja turvallisiin arvoihin (q'w ≤ 5 mm³/mm · s)

Järjestelmän palautus:

Puhdista suodatin (vaihda, jos paine -ero> 0,3 bar)

Tarkista keskipakopumpun juoksupyörän puhdistuma (0,1-0,15 mm)

Kalibroi virtausanturi (virhe ≤ ± 3%)

V. Erityiset materiaalien käsittely poikkeavuudet

Karbidihakkeet

Prosessin säädöt:

Käytä hienosäätöä jauhatuspyörää (D126 D151: n sijasta)

Käytä negatiivista haravakulmaa (γ = -5 °)

Lisää ylimääräiset tuet (lisää yksi tukipiste 50 mm: n välein)

Parametrien optimointi:

Vähennä lineaarinen nopeus 35-40 m/s

Vaihda syöttönopeus arvoon 0,003-0,00 5 mm/pass

Pre-Grad 20-30 -palaa pehmeää materiaalia kastikkeen jälkeen

Korkean lämpötilan seos

Hätäsuunnitelma:

Suihkuta vastainen pinnoite (grafiittipohjainen)

Vaihda ajoittaiseen hiontatilaan (ON/OFF -suhde 3: 1)

Lisää aksiaalinen värähtely (amplitudi 0,5-1 mm)

Pitkäaikainen ratkaisu:

Käytä avoimen rakenteen hiomapyörää (organisaation numero 12-14)

Lisää minimaalinen määrän voitelu (MQL -järjestelmä)

Esilevä työkappale (15-20 ° C: seen)

Vi. Turvatoimenpiteet ja tabu

Ehdottomasti kielletty operaatiot:

Hiomapyörän lineaarinen nopeus ylittää 120% nimellisarvosta
Juokseminen suurella nopeudella ilman dynaamista tasapainottamista
Käyttämällä ei-erityisiä laippuja kiinnittämiseen

Edellytykset, jotka vaativat välitöntä sammutusta:

Epänormaali melu (Äkillinen muutos äänenpainetasolla> 10 dB)
Erilliset kuplat jäähdytysnesteessä
Kolme peräkkäistä työkappaletta ovat suvaitsevaisia

6. Keraamisten CBN -hiontapyörien keskustattomien hiomakoneille huolto- ja säilytysvaatimukset

Päivittäinen ylläpito ja hallinta

Puhdistus- ja huoltovaatimukset

Kolmivaiheinen puhdistusprosessi on suoritettava päivittäisen käsittelyn jälkeen: Käytä ensin erillistä ilmapistoolia, joiden paine on enintään 0,3 MPa, jotta voit poistaa hioma-astiat hiomapyörän pinnalta kiinnittämällä erityistä huomiota jäännösten poistamiseen huokosista. Toiseksi, pyyhi ohjaospyörän kosketuspinnat ja tukilevy neutraalilla pesuaineella, jonka pH on 6,5-7,5 kemiallisen korroosion estämiseksi. Puhdista lopuksi talletusten jäähdytysnesteen säiliö perusteellisesti pitäen jäännöstilavuus enintään 5 mm. Vaaditaan syväpuhdistus viikoittain, mukaan lukien suojakannen poistaminen pölyn poistamiseksi sisäisestä mekanismista, ultraäänipuhdistuimen avulla pienten tarkkuuskomponenttien puhdistamiseksi ja kunkin tiivisteen elastisen muodonmuutoksen tarkistamiseksi.

Kriittisen komponentin seuranta

Karan järjestelmä on testattava päivittäin lämpötilan nousua varten, ja sen suurin sallittu lämpötilan nousu on 35 ° C. Mittaa karan säteittäinen runout viikoittain valintaosoittimella. Vakioarvon tulisi olla 0,002 mm. Tarkista hiontapyörän laipan kosketuspinnan vaiheen ero kuukausittain. Kaikkien yli 0,005 mm: n ero on osoitettava välittömästi. Hydraulisten mutterien on suoritettava paineenpidätystesti neljännesvuosittain, paineen hajoamisnopeus ei ole enintään 5%.

Säännöllinen huoltosuunnitelma

Ennaltaehkäisevät huoltokohteet

Hydraulijärjestelmän suodattimet on vaihdettava joka 500 käyttöaikana. Suodattimen paine -ero, joka ylittää 0,2 barin, vaikuttaa vakavasti järjestelmän suorituskykyyn. Oppaasasva tulisi täydentää 300 tunnin välein varmistaen, että täyttötaso saavuttaa vähintään 80% onkalon tilavuudesta. Jäähdytysnesteen pitoisuus on tarkistettava päivittäin refraktometrillä kohtuullisen pitoisuusalueen ylläpitämiseksi 4-6%. Sähkökaapin pölynpoisto tulisi suorittaa kuukausittain pölyn paksuuden ylläpitämiseksi alle 0,5 mm.

Tarkkuuden palauttamisen ylläpito

Kattava tarkkuuden palauttamisen ylläpito tulisi suorittaa kuuden kuukauden välein, mukaan lukien työkalun geometrisen tarkkuuden testaaminen ISO -standardien mukaisesti, dynaamisten jäykkyysominaisuuksien testaaminen värähtelymenetelmää käyttämällä ja CNC -järjestelmän parametrien uudelleen kalibrointi. Nämä ylläpitomenettelyt on suoritettava vakiona lämpötilan työpajassa, ympäristön lämpötilan vaihtelut, joita säädetään ± 1 ° C/tunnissa.

CBN: n hiontapyörien säilytysvaatimukset

Varastointiympäristön hallinta

Omistettu säilytyskaappi on asennettava, pitäen sisäinen lämpötila-alue 15-25 ° C: n lämpötilan vaihtelun ollessa enintään ± 2 ° C. Suhteellinen kosteus on säilytettävä 40–60% RH: n välillä, kun anti-kondensaatiolaitteet on asennettu. Ympäristön värähtelytason säilytysalueella on oltava alle 0,5 mm/s (10-500 Hz: n taajuusalue) hiomapyörän mikrorakenteen resonanssivaurioiden estämiseksi.

Tallennusvaatimukset

Käytä omistettuja pystysuoria säilytystelineitä, joita tukee kumityynyt, joiden kovuus on 70 ± 5 ranta A, tukipisteillä on vähintään 1/3 jauhatuspyörän halkaisija. Pidä 5-10 °: n kaltevuuskulma varastoinnin aikana hiontapyörän liikkumisen estämiseksi. Yli kuuden kuukauden ajan säilytettyjen hiomapyörien on oltava tyhjiöpakattu jäännöspaine, joka on enintään 10 kPa ja väriä muuttava piidionegelien kuivauskanta, joka on asetettu pakkaukseen. Pakkaustiiviste on tarkastettava neljännesvuosittain.

Kuljetustoimenpiteet

Pakkaus- ja suojaustandardit

Käytetään nelikerroksista suojapakkausrakennetta: sisempi antisistaattinen polyeteenipussi, keskellä 10 mm: n paksu kuplatyynykerros, 5 mm: n kova abs-muovinen ulkokuori ja kiinteä puinen kuljetuslaatikko. Pakkaus on merkitty selvästi herkällä symbolilla (maksimaalinen iskutoleranssi 3G), ylöspäin suuntautuvalla nuolella (kallistusraja 15 °) ja lämpötilaherkällä etikettillä (säilytyslämpötila 5-35 ° C).

Lastaus- ja purkamismenettelyt

Haarukkat ovat sallittuja, mutta haarukan pituuden on oltava vähintään 2/3 paketin leveydestä. Nosturin nostamisen on varmistettava, että köysikulma on yli 60 °. Karkea käsittely, kuten liikkuminen ja heittäminen, on ehdottomasti kielletty. Pinoaminen ei saa ylittää kahta kerrosta. Pidä vakaus kuljetuksen aikana ja vältä äkillistä kiihtyvyyttä ja jarrutusta.

Tarkastusmenettelyt edeltävän tarkastusmenettelyt

Varaston jauhatuspyörän tarkastus

Varaston jauhatuspyörien on suoritettava tiukka tarkastus ennen käyttöönottoa: tarkista 10 -kertainen suurennuslasi pintahalkeamien tarkistamiseen ja ulkoreunan halkaisijan ± 0,5 mm: n sisällä. Suoritetaan TAP -testi sisäisen eheyden tarkistamiseksi, mikä varmistaa rapean metallisen äänen. Staattisen tasapainotestin aikana painon ei pitäisi ylittää 5G. Dynaaminen tasapainotus vaaditaan, jos paino ylittää standardin.

Asennusvalmistelu

Äskettäin käytettyjen jauhatuspyörien on annettava sopeutua työpajan lämpötilaan vähintään 48 tunnin ajan. Tulisi käyttää gradientin lämmitysmenetelmää lämpötilan noustessa enintään 5 ° C tunnissa. Ennen asennusta tarvitaan ultraäänipuhdistus isopropyylialkoholilla 10 minuutin ajan, ja ei-toimivia pintoja on päällystettävä erityisellä ruostoöljyllä. Asennuksen aikana laipan kosketuspinnan on täytettävä puhtausstandardi RA 0,4 μm, ja tasaisuus on tarkistettava optisen litteän linssin avulla.

Huoltotietuejärjestelmä

Luo kattava sähköinen tietueiden hallintajärjestelmä, joka tallentaa perustiedot, kuten kunkin ylläpitoistunnon aika, henkilöstö ja laitteiden tila, sekä korvattujen osien erämäärä. Järjestelmään on sisällytettävä trendianalyysitoiminnot varhaisvaroitusraporttien tuottamiseksi automaattisesti yleisistä vikoista, kuten laakerin kulumisesta, jauhatuspyörän epätasapainosta ja hydraulisista vuodoista. Huoltotiedot on säilytettävä vähintään viiden vuoden ajan, ja kriittisille komponenteille on määritettävä täysi elinkaaren jäljitettävyystietue.

Näiden huolto- ja varastointivaatimusten tiukasti noudattaminen varmistaa optimaaliset käyttöolosuhteet keskimmäisille hiomakoneille, jotka on varustettu lasitetuilla CBN-pyörillä, pidentämällä keskimääräistä aikaa yli 8000 tuntiin ja hiomapyörän elinajan pidentäminen 30-50%. Erityisesti sadekaudella tai merkittävien lämpötilanvaihtelujaksoilla on suoritettava usein ympäristöparametrien testaus kosteuden ja lämpötilan vaihtelun estämiseksi laitteiden tarkkuuteen. Ammattimaisesti koulutetut teknikot on suoritettava tehtaalla määriteltyjä kulutustarvikkeita ja työkaluja laadun ylläpidon varmistamiseksi.

7. UKK: t keraamisten CBN -hiontapyörien levittämisessä keskittämättömiin hiomakoneisiin

Mitkä ovat keraamisten CBN -hiontapyörien edut keskittämättömissä hiomakoneissa?

Keraamiset CBN (kuutiometriä boorinitridi) jauhatuspyörät tarjoavat merkittäviä etuja korkean tarkkailun hiomisessa keskittömissä hiomakoneissa niiden suuren kovuuden, korkean lämpöstabiilisuuden ja pitkän käyttöiän vuoksi. Nämä edut sisältävät:

Korkea kovuus: CBN: n kovuus on vain toiseksi timantille, joten se sopii korkean kovan materiaalin koneisiin, kuten kovettuneeseen teräkseen, sementoituun karbidiin ja keramiikkaan.

Erinomainen lämpöstabiilisuus: Keraaminen sidos on kestävä korkeille lämpötiloille, vähentäen lämpömuodonmuutoksia ja parantaa koneistustarkkuutta.

Erinomainen itseharjoittelu: Hiomajyvät vuodattavat helposti passivoinnin jälkeen, säilyttäen terävyyden ja vähentäen palovammoja.

Pitkä käyttöikä: Verrattuna tavallisiin korundumin hiomapyöriin, niiden käyttöikä voidaan pidentää 5-10 kertaa, mikä vähentää korvaustaajuutta.

Mihin materiaaleihin lasitetut CBN -hiomapyörät sopivat?

Laskeutuneita CBN-hiontapyöriä käytetään pääasiassa korkean kovan, korkean pukeutumismateriaalin tarkkuuden jauhamiseen, mukaan lukien:

Karkaistu teräs (HRC ≥ 50, kuten laakeriteräs ja muottiteräs); Karbidi (kuten volframiterästyökalut); Keramiikka ja lasi (kuten zirkoniumoksidi ja piikarbidi); Korkean lämpötilan seokset (kuten nikkelipohjaiset seokset);

Niitä ei suositella käytettäväksi pehmeissä materiaaleissa (kuten alumiini ja kupari), koska CBN -hiomajyvät voivat helposti upottaa pehmeään metalliin aiheuttaen pyörän tukkeutumista.

Kuinka minun pitäisi valita hiekkakoko, pitoisuus ja sidos lasitetuille CBN -jauhatuspyörille? Hitkikokovalinta:

Karkea hionta (RA 0,8-1,6 um): #80- #120

Puoli-hieno hioma (RA 0,4-0,8 um): #140- #240

Hieno hionta (RA <0,4 um): #320 ja enemmän

Keskityksen valinta:

Matala pitoisuus (50%-75%): Soveltuu korkean tarkkuuden, vähäisiherkkyyden työstöön

Keskipitkä pitoisuus (100%): Yleiskäyttöinen, tasapainotustehokkuus ja elinikä

Korkea pitoisuus (150%-200%): Soveltuu raskaan hiontaan, mutta korkeammilla kustannuksilla

Sideaineen valinta:

Lasited-sidos (VIT): Yleiskäyttöinen, sopii useimpiin tarkkaan jauhamissovelluksiin

Metallisidos (M): Sopii erittäin koviin materiaaleihin, mutta huonoilla itsensä jakamisominaisuuksilla

Hartsisidos (b): Soveltuu korkeaan pinnan laatuun, mutta huonolla lämmönkestävyydellä

Kuinka pukeutua lasitettuun CBN -hiomapyörään? Kaskeustyökalut: Timanttikenkki tai timantirulla

Pukeutumisparametrit:

Sidossyöttö: 0,002-0,01 mm/aivohalvaus

Pukea nopeus: 0,1-0,3 m/s

Jäähdytysneste: on käytettävä ylikuumenemisen estämiseen kastikkeen aikana

Pukeutumistaajuus:

Karkea hionta: Mekkeessä 4-8 tunnin välein

Hieno hionta: pukeudu 2-4 tunnin välein

Kuinka estää työkappaleita palovammoja käytettäessä lasitettuja CBN -hiomapyöriä keskittömällä hiomakoneella?

Työkappaleen palovammat johtuvat yleensä liiallisesta hioma -lämpöä. Seuraavat toimenpiteet voidaan toteuttaa:

Hioma -nopeuden vähentäminen: Vähennä hiontapyörän nopeutta asianmukaisesti (esim. 80 m/s - 60 m/s).

Jäähdytysnesteen optimointi: Käytä erittäin voiteluainetta jäähdytysnestettä varmistaaksesi hioma -alueen riittävän peiton.

Syöttösyöttö: Vähennä kunkin leikkauksen määrää (esim. Välillä 0,02 mm 0,01 mm).

Asianmukaisen jauhatuspyörän kovuuden valitseminen: Liian kova hiomapyörä voi helposti aiheuttaa palovammoja; Voidaan käyttää pehmeämpää lasitettua CBN -hiomapyörää.

Mitkä syyt ja ratkaisut työkappaleiden kiertämiseen tai kierroksen ulkopuolelle?

Mahdolliset syyt:

Epätasapainoinen hiomapyörä

Pureton ohjauspyörä

Virheellinen työkappaleen keskikorkeus

Virheelliset hiontaparametrit (esim. Liiallinen syöttönopeus)

Ratkaisu:

Tasapainota hiomapyörä värähtelyn minimoimiseksi.

Pukeudu ohjauspyörään pyöreyden varmistamiseksi.

Säädä työkappaleen keskikorkeus (yleensä 0,5-1,5 mm jauhatuspyörän keskiviivan yläpuolella).

Vähennä syötteenopeutta ja optimoi jauhatusparametrit.

Mitkä ovat mahdolliset syyt ja liuokset lyhyelle lasitetulle CBN -hiomausajoneuvolle?

Mahdolliset syyt:

Virheelliset hiontaparametrit (esim. Liiallinen syöttönopeus)

Riittämätön jäähdytys, joka johtaa hiontavaurioiden lämpövaurioihin

Väärä hiomapyörän valinta (esim. Liian matala pitoisuus)

Työkappale -materiaali sisältää epäpuhtauksia (esim. Karbidi, jolla on liian korkea kobolttipitoisuus)

Parannustoimenpiteet:

Optimoi jauhamisparametrit ylikuormituksen välttämiseksi.

Varmista riittävä jäähdytysnesteen virtaus (≥20 l/min).

Valitse CBN -hiomapyörä, jolla on korkeampi pitoisuus (esim. 100% → 150%). Tarkista työkappalemateriaali epäpuhtauksien välttämiseksi, jotka voivat vaikuttaa hiontapyörän elämään.

Mitä eroa on lasitettujen CBN: n jauhatuspyörien ja tavanomaisten korundin hiomapyörien välillä?

Vertailukohteet	CBN: n hiomapyörä	Tavallinen korundin jauhatuspyörä (esim. Valkoinen korundi)
Hardness	Erittäin korkea (vain timantti)	Suhteellisen alhainen
Sovellettavat materiaalit	Korkean suuruuden materiaalit (karkaistu teräs, karbidi)	Tavallinen teräs, valurauta
Elinikä	5-10 kertaa pidempi	Suhteellisen lyhyt, vaatii usein vaihtoa
Hionta tehokkuus	Korkea, sopiva tarkkuushiontaan	Suhteellisen matala, sopiva karkeaan hiontaan
Maksaa	Korkea, mutta erinomainen kokonaiskustannustehokkuus	Suhteellisen alhainen, mutta vaatii usein vaihtoa

Kuinka lasitettuja CBN -hiontapyöriä tulisi säilyttää ja ylläpitää?

Varastointiympäristö: Pidä pyörän kuivana ja värähtelyt, välttäen äärimmäisen korkeita tai matalia lämpötiloja.

Esi-asennustarkastus: Varmista, että pyörä ei ole halkeamia ja että sisäreikä vastaa laippaa.

Käyttöpuhdistus: Käytä paineilmaa tai erikoistunutta puhdistusainetta jauhamisroskien poistamiseksi ja tukkeutumisen estämiseksi.

Tyypilliset lasitetujen CBN -hiomapyörien sovellukset keskimmäisillä hiomakoneilla

Laakerirullan hiominen: suuri tarkkuus ja konsistenssi, RA: n ollessa jopa 0,2 um.

Karbidityökalun hiominen: pidennä työkalujen käyttöikää ja vähennä palovammoja.

Autoteollisuuden osat (esim. Nokka-akselit): Korkean tehokkuuden hionta tuotannon tehokkuuden parantamiseksi.

8. 10 Keskeiset näkökohdat keraamisten CBN -hiontapyörien käytöstä keskittömissä hiomakoneissa

Sopivien jauhatuspyörän parametrien valitseminen

Hitkikoko: Valitse #80- #120 karkealle hiomiselle ja #240- #400 hienoa hiontaa varten.

Pitoisuus: Valitse yleensä 75%-100%, nouseen 150%: iin raskaan jauhamisen suhteen.

Bond: Lasited-sidos (VIT) soveltuu useimpiin korkean tarkkaan jauhamissovelluksiin.

Väärä valinta: Liian hieno A Grit voi lisätä hiontavoimia, kun taas liian korkea pitoisuus voi lisätä kustannuksia.

Varmista jauhatuspyörän dynaaminen tasapaino

Dynaaminen tasapainotus on välttämätöntä ennen asennusta estämään värähtelyn vaikuttavan työkappaleen pinnan laatuun (kasvattavat RA -arvot).

Tarkasta säännöllisesti, etenkin nopean hionnan aikana (lineaariset nopeudet ≥ 60 m/s).

Vaikutus: Epätasapaino voi aiheuttaa chatter-merkinnät ja sietämättömät kierrokset.

Pukeudu oikein hiontapyörä

Kaskeustyökalut: Timanttikenkki tai rulla.

Kaskeusparametrit: Syötä 0,002-0,01 mm/aivohalvaus, sidosnopeus 0,1-0,3 m/s.

Jäähdytys: Suihkuta jäähdytysneste kastikkeen aikana lämpövaurioiden estämiseksi.

Käyttövirheet: Liiallinen sidos tai liiallinen nopeus kiihdyttää jauhamispyörien kulumista.

Optimoi jauhamisparametrit

Lineaarinen nopeus: Suositeltu lasitetuille CBN-hiontapyörille on 50-80m/s (säädä materiaalista riippuen).

Syöttönopeus: 0,005-0,02 mm hienoa hiontaa varten ja korkeampi karkeaa hiomista varten.

Työkappaleen nopeus: vastaa ohjainten nopeutta välttääksesi liukumisen ja muodonmuutoksen.

Tyypilliset ongelmat: Liiallinen rehu voi helposti aiheuttaa palovammoja, kun taas liian pieni nopeus voi johtaa huonoon tehokkuuteen.

Ohjaa tiukasti jäähdytysnesteen käyttöä

Virtausnopeus: ≥20 litraa/min koko hionta -alueen peittävyys varmistetaan. Suodatus: Käytä tarkkaan suodatusjärjestelmää (esim. 5 μm tai vähemmän) estääksesi hiontajätteitä tukkeutumasta jauhatuspyörää.

Tyyppi: Valitse erittäin voiteltava jäähdytysneste (esim. Synteettinen esteri).

Riittämättömän jäähdytyksen seuraukset: Työkappaleen palovammut ja hiomapyörän lämpöhalkeaminen.

Säädä työkappaleen keskikorkeus

Suositeltava arvo: Työkappaleen keskuksen tulisi olla 0,5-1,5 mm jauhatuspyörän keskuksen yläpuolella (säädä halkaisijan perusteella).

Vaikutus: Liian matala korkeus voi johtaa tynnyriin; Liian korkea korkeus voi aiheuttaa runkoa.

Testausmenetelmä: Mittaa pyöreys kokeilun jauhamisen jälkeen ja hienosäädä optimaaliseen asentoon.

Vältä pehmeiden materiaalien hiomista

Sovellettavat materiaalit: karkaistu teräs, karbidi, keramiikka jne. (HRC ≥ 50).

Kielletyt materiaalit: Pehmeät metallit, kuten alumiini ja kupari, voivat helposti aiheuttaa hiomapyörän tukkeutumista.

Vaihtoehto: Käytä pehmeitä materiaaleja korundin tai timanttien hiomapyörien avulla.

Tarkasta säännöllisesti ohjauspyörä ja tukilevy

Ohjauspyörien pyöristäminen: Kierroksen ulkopuolella voi johtaa työkappaleen pyöreyden poikkeamiin ja vaatii säännöllistä pyöristämistä. Tukilevyn kuluminen: Kulutus vaatii vaihtoa, muuten työkappaleen suoruus vaikuttaa.

Huoltosykli: Tarkista ohjauspyörä 8 tunnin välein.
